Работа со слоями ArcGIS Pro

Когда Вы работаете в ArcMap, а Ваши коллеги в ArcGIS Pro, при обмене файлами слоев Вы можете столкнуться с затруднениями, так как файл слоя ArcGIS Pro нельзя открыть напрямую в ArcMap. Вам придется или пытаться воссоздать слой с такими же свойствами в ArcMap вручную, или искать другой путь прочитать файл LYRX.

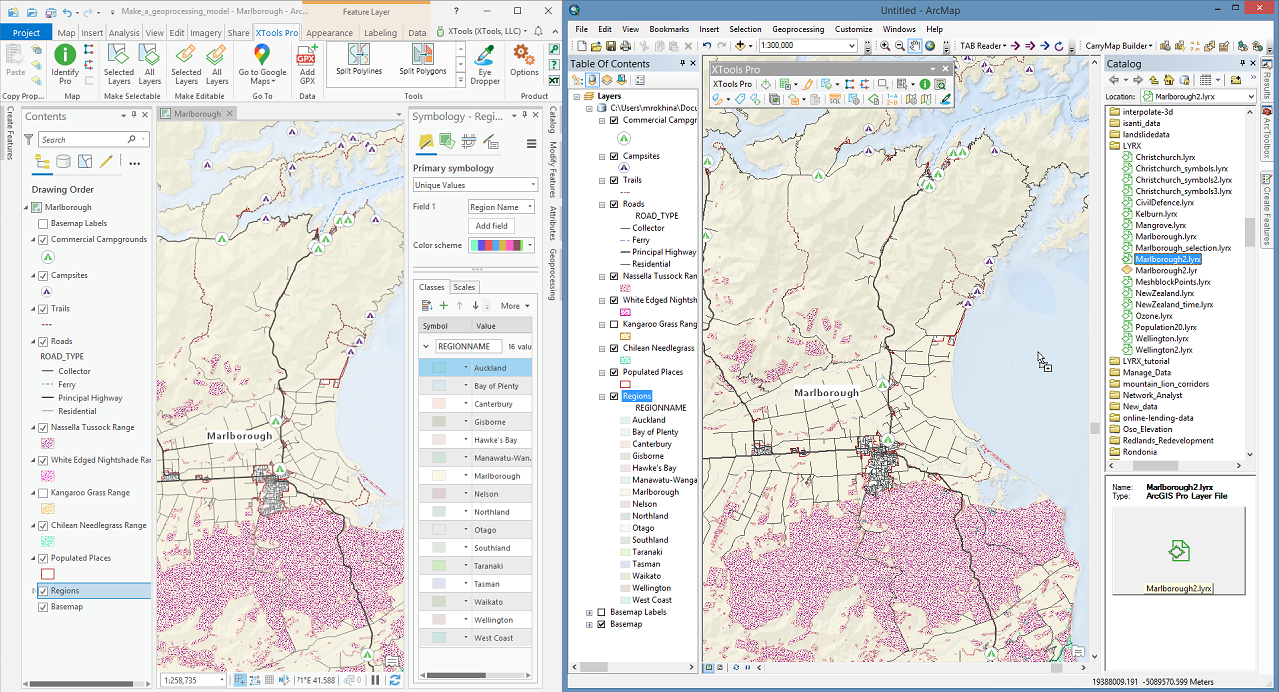

Новая возможность XTools Pro позволяет читать и добавлять слои ArcGIS Pro напрямую в ArcMap.

Поддерживаемые типы слоев, которые можно добавить в ArcMap из файла слоя ArcGIS Pro:

• слои объектов на основе классов объектов gdb, sde (точки, мультиточки, линии, полигоны, мультипатчи или аннотации (только созданные в ArcMap))

• слои объектов на основе шейпфайлов (точки, мультиточки, линии, полигоны, мультипатчи)

• слои на основе выборок из слоев объектов

• групповые слои, состоящие из слоев объектов

Поддерживаемые свойства слоя:

• название

• символы (в случае, если такие свойства символов есть в ArcMap)

• надписи

• выборки объектов (из файлов слоев, созданных в ArcGIS Pro 2.5)

• определяющие запросы (включая несколько запросов для одного слоя)

• присоединенные наборы данных

• связанные наборы данных

• интервалы масштабирования

• видимость

• выбираемость

• псевдонимы поля

• формат числового поля

• видимость поля

• порядок слоев в групповом слое

Примечания:

• Классы аннотаций, созданные в ArcGIS Pro, не поддерживаются.

• Механизм надписей Maplex не поддерживается.

• Неподдерживаемые типы слоев из файла слоя ArcGIS Pro не будут добавлены. Растровый набор данных из файла слоя ArcGIS Pro будет добавлен на карту с настройками отображения по умолчанию.

• Если для какого-либо слоя возникли проблемы с открытием источника данных, такой слой в таблице содержания будет помечен восклицательным знаком.

Добавление файлов LYRX на карту

Вы можете добавить файлы слоев ArcGIS Pro (.lyrx) на текущую карту несколькими способами:

• используя диалог Добавить данные

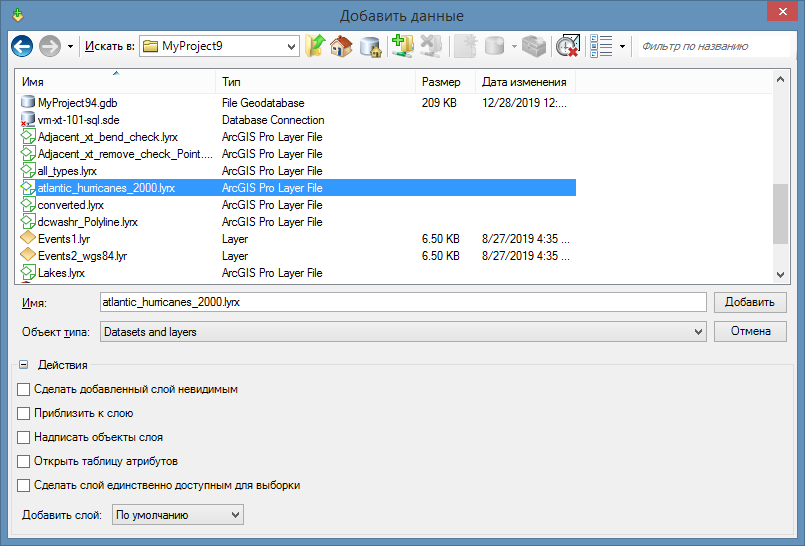

• используя диалог Добавить данные XTools Pro

• перетаскивая файл слоя напрямую из Каталога

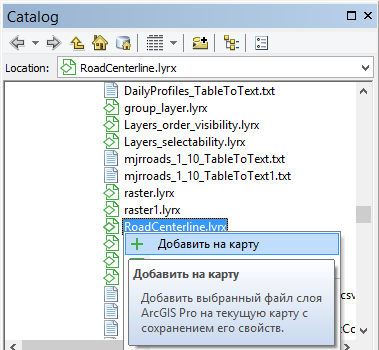

• используя в Каталоге команду контекстного меню файла LYRX Добавить на карту

Сохранение в файл слоя (.lyr)

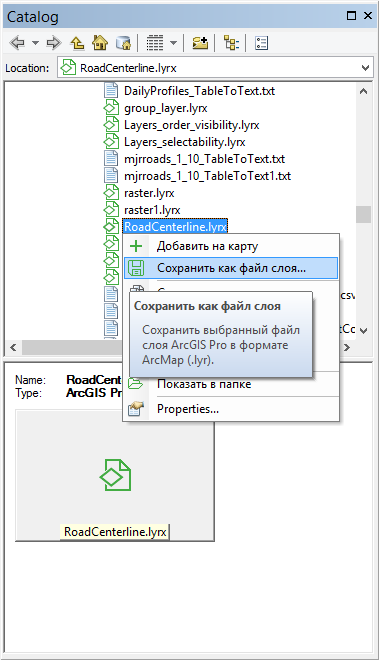

С добавленными из LYRX файлов на карту слоями Вы можете работать, как со стандартными слоями объектов ArcMap. Если необходимо, Вы можете сохранить файл слоя ArcGIS Pro как файл слоя ArcMap (.lyr), не добавляя его на карту. Вы можете использовать в Каталоге команду контекстного меню LYRX Сохранить как файл слоя.

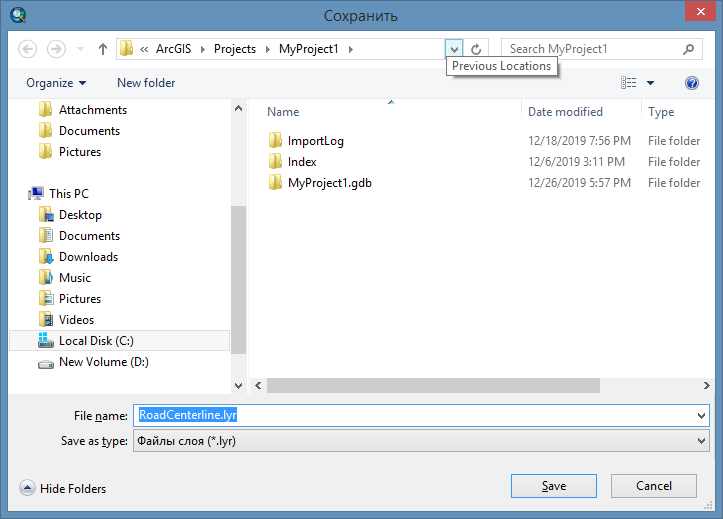

Укажите имя и расположение нового файла LYR и нажмите Сохранить в открывшемся диалоге.
