Грид в изолинии

Назначение

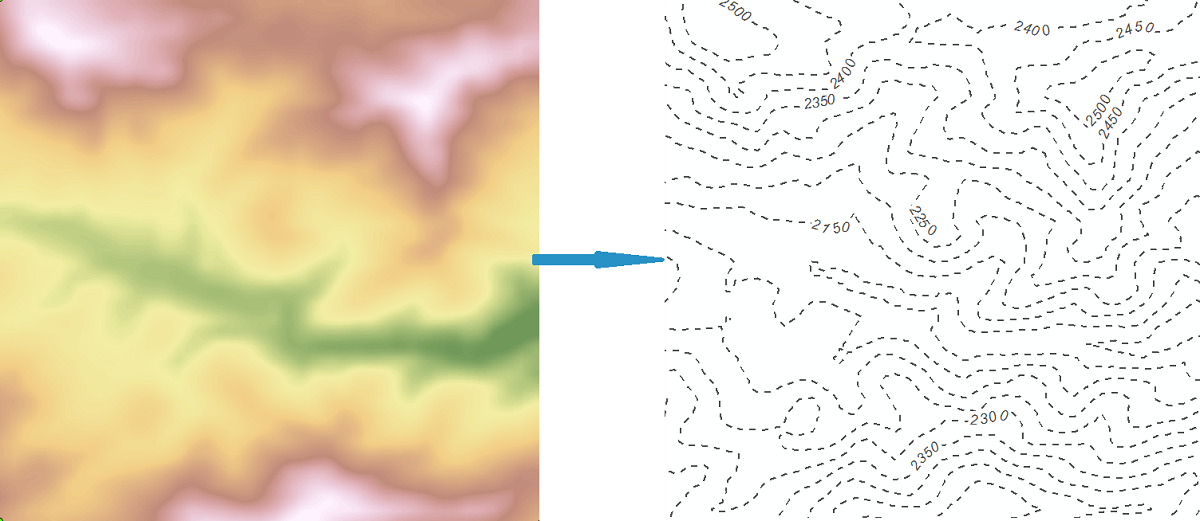

Инструмент "Грид в изолинии" предназначен для конвертации растровых моделей данных (гридов) в контур (например, изолинии рельефа).

Описание

Изолинии – это линии, которые соединяют равнозначные точки земной поверхности. Гриды используют растровую модель хранения географических данных. Любой из этих двух форматов представления географических данных может быть преобразован в другой.

Конвертация растрового представления (грида) осуществляется с использованием заданных параметров изолиний. Необходимо также отметить, что один грид может состоять из одного или нескольких каналов. Только один канал одного грида может быть конвертирован в изолинию в рамках одного цикла работы инструмента.

Использование

1. Выберите инструмент "Грид в изолинии" в меню "Инструменты для работы с поверхностями" приложения XTools Pro.

2. Используя Содержимое карты, Каталог, История или Избранное, выберите входной грид.

3. Задайте выходной класс объектов, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное. Выходные данные могут быть сохранены в шейпфайле или в базе геоданных.

4. Укажите необходимые параметры изолиний.

5. Измените имя поля Z, если необходимо.

6. Выберите опцию "Пропускать граничные значения, чтобы не создавать граничные изолинии.

7. Нажмите "Запуск".


Параметры изолиний

Для выходных изолиний необходимо задать следующие параметры:

• Интервал изолиний
  - интервал между двумя соседними изолиниями. Значение интервала изолиний по умолчанию вычисляется из условия, что количество изолиний между минимальным и максимальным Z должно быть равно значению параметра "Общее количество изолиний", которое задается заранее и может быть изменено в диалоге Настройки XTools Pro. Изменение значения интервала изолиний ведет к пересчету общего количества изолиний.

• Базовая изолиния
  - определяет нижнюю границу отображения изолиний. По умолчанию ее значение равно минимальному Z. Изменение базовой изолинии ведет к пересчету общего количества изолиний.

• Z-коэффициент
  - масштабный множитель, который, в случае если он не равен 1, изменяет растяжение изолиний вдоль оси Z. Базовая изолиния, умноженная на Z-коэффициент, образует минимальную изолинию (выходной параметр). Максимальное значение Z, умноженное на Z-коэффициент, дает максимальную изолинию (выходной параметр).

Для удобства предусмотрен вывод информации о входном интервале высот (минимальное и максимальное значение Z).

Граничные изолинии

Граничные изолинии в случае необходимости можно пропустить. Граничные изолинии зависят от растровых ячеек со значением NoData.

Примечание:

Если в одно из полей, определяющих изолинии (интервал изолиний, базовая изолиния и Z-коэффициент), введено ошибочное значение, либо значение не задано, все параметры выходных данных имеют значение NaN. Конвертация изолиний в таких случаях будет невозможна.
