Полигоны Тиссена с ограничениями

Назначение

Входные данные

Выходные данные

Данный инструмент предназначен для построения из точечных объектов полигонов Тиссена в пределах определенных пользователем границ.

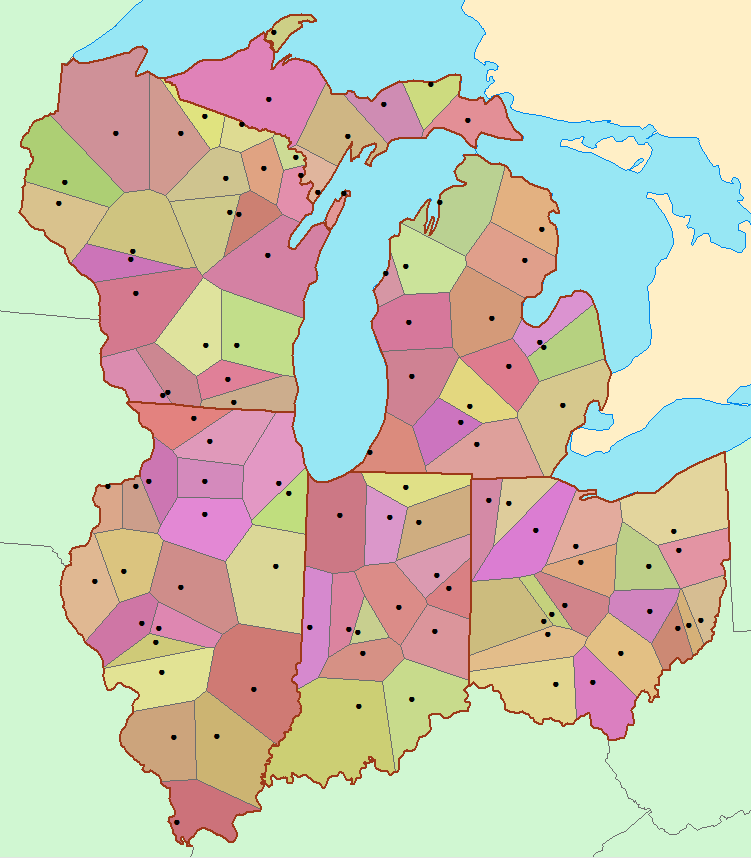

Полигоны Тиссена с ограничениями могут использоваться для определения зон достижимости (доступности) с учетом различных природных, административных или иных границ. Например, при анализе зон проживания потенциальных покупателей каждого магазина сети с точки зрения близости его расположения в пределах границ штата.

Описание

Инструмент "Полигоны Тиссена с ограничениями" создает полигоны Тиссена только в пределах ограничивающих полигонов, заданных пользователем. Если построить классические полигоны Тиссена, и затем обрезать их по маске, можно получить в результате полигоны, которые не будут полигонами Тиссена, а инструмент "Полигоны Тиссена с ограничениями" решает эту проблему.

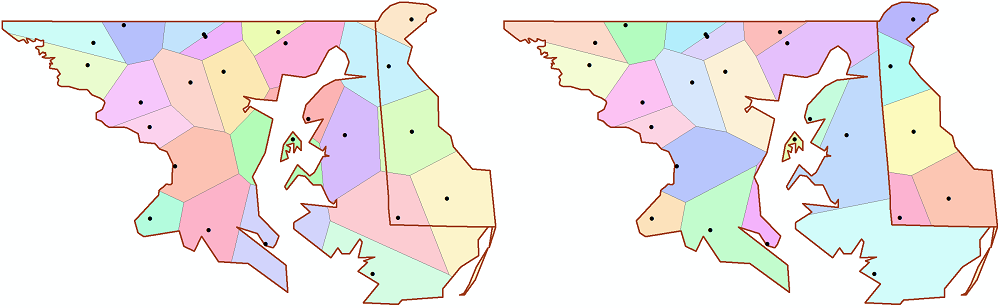

полигоны Тиссена, обрезанные по маске полигоны Тиссена с ограничениями

Использование

Выберите инструмент "Полигоны Тиссена с ограничениями" в меню "Инструменты анализа" приложения XTools Pro.
Выберите слой точек, которые будут использоваться для построения.
Задайте имя и расположение выходного класса объектов.
Выберите слой ограничивающих полигонов.
При необходимости выберите опцию "Добавить поле ID", поле будет содержать ID исходных объектов. Имя поля ID, заданное по умолчанию, может быть изменено.
Нажмите "Запуск".

Примечания

Входной набор данных может быть мультиточечным.
Если входной набор данных содержит совпадающие объекты, полигон Тиссена будет построен только для одного из них.
Точки входного набора данных, попавшие на границу ограничивающих полигонов, не учитываются при построении полигонов Тиссена.

Ограничивающие объекты могут быть мультипартовыми или смежными, или иметь внутренние пустоты. Но ни один из ограничивающих объектов не может иметь самопересекающиеся границы.
Если ограничивающий класс полигонов содержит пересекающиеся или совпадающие объекты, полигоны Тиссена будут построены для каждого такого полигона отдельно, если в них попадают входные точечные объекты.
Если ни один из входных точечных объектов не попал в ограничивающий полигон, создастся пустой выходной класс объектов.
Если границы ограничивающего полигона включают в себя дуги, рекомендуется уплотнить их перед запуском инструмента "Полигоны Тиссена с ограничениями".

В редких случаях, когда ограничивающие объекты имеют сложную геометрию или особенную форму, построение полигонов Тиссена невозможно.

В данном особенном случае построение полигонов Тиссена с ограничениями невозможно.
