Распределить точки

Назначение

Входные объекты:

Выходные объекты:

Инструмент предназначен для более равномерного распределения точек, которые расположены близко друг к другу или совпадают.

Описание

Инструмент позволяет распределить в пределах заданного радиуса точки, расстояние между которыми меньше заданного. Радиус распределения точек отмеряется от их исходного положения или от центра масс кластера точек. В результате работы инструмента создается новый класс точечных объектов с распределенными выбранным методом точками.

Методы распределения

В инструменте доступны два метода распределения:

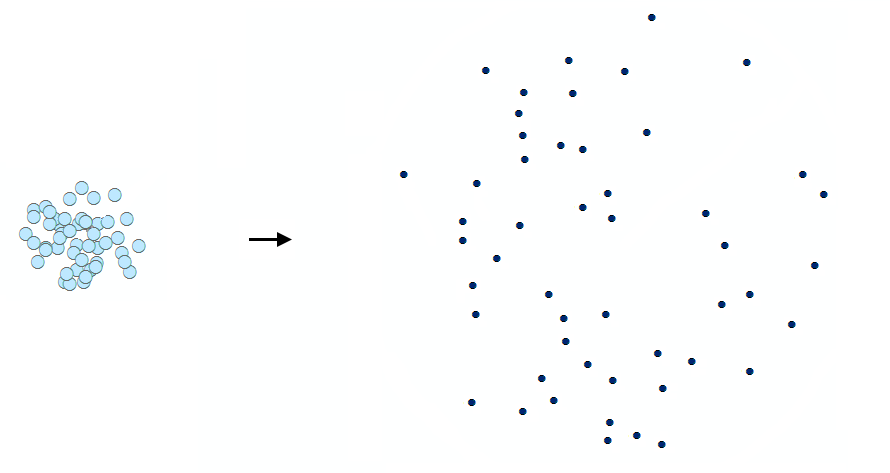

Произвольно для каждой точки:

Все точки, расстояние между которыми меньше заданного допуска, произвольным образом распределяются в пределах указанного радиуса распределения относительно каждой точки.

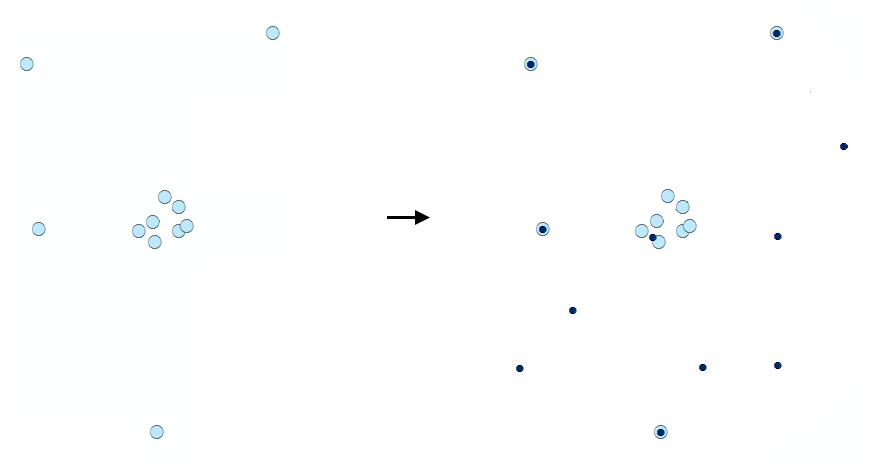

Количество точек в выходном слое совпадает с входным. Точки, расстояние между которыми равно или превышает допуск, в выходном слое сохранят свое положение.

Кластерно по шаблону:

Соседние друг с другом входные точки, расстояние между которыми меньше значения допуска, группируются в кластеры, которые затем распределяются в пределах указанного радиуса распределения. Кластер имеет центр масс, который вычисляется с учетом местоположения каждой точки в группе. Центр масс используется в качестве опорной точки для создания распределения по заданному шаблону.

Поддерживаемые шаблоны распределения:

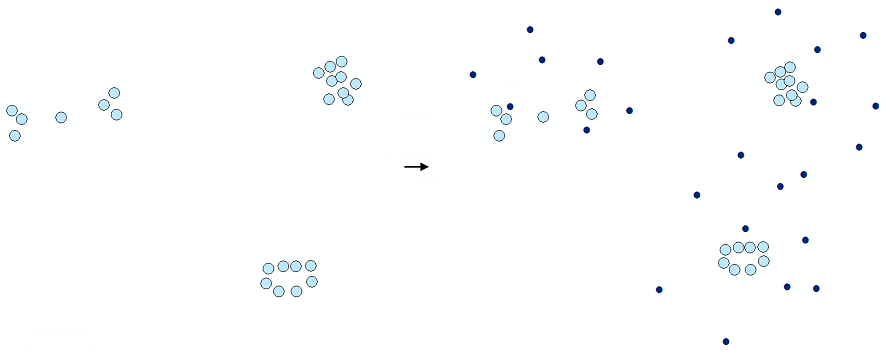

Расширение

Входные точки будут распределены с расширением вокруг центра масс, сохраняя общую картину их взаимного расположения в каждом кластере. Совпадающие точки распределятся по кругу вокруг центра масс.

Произвольный

Входные точки будут распределены случайным образом вокруг центра масс в каждом кластере.

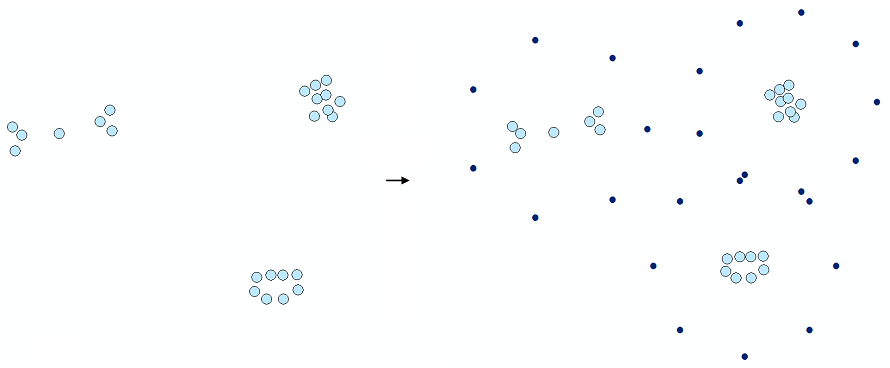

По кругу

Входные точки будут распределены равномерно по кругу вокруг центра масс в каждом кластере.

Линии-указатели

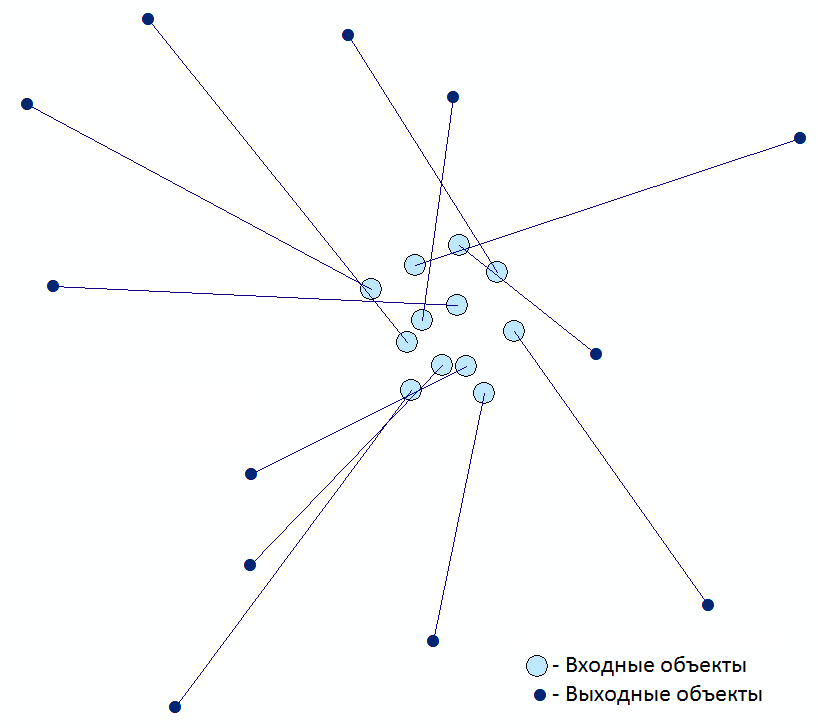

Также есть возможность создать линии-указатели на исходное положение точек, соединяющие входные и выходные точки и добавить в таблицу атрибутов оригинальные ID и XY координаты.

Использование

Выберите инструмент "Распределить точки" в меню XTools Pro Инструменты, изменяющие геометрию.
Используя Содержимое карты, Каталог, История или Избранное, выберите точечный слой, объекты которого хотите распределить.
Задайте выходной класс объектов, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное. Выходные данные могут быть сохранены в шейпфайле или в базе геоданных.
Укажите допуск, который определяет минимальное расстояние между точками и радиус, в пределах которого входные точки будут распределены. Радиус распределения должен быть положителен и больше допуска.
Выберите метод распределения.
Если вы хотите добавить ID и ХY координаты исходных точек в новый набор данных, то установите галочки напротив соответствующих пунктов.
Если вы хотите добавить линии-указатели на исходное положение точек, задайте их выходной набор данных и имя, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное.
Нажмите "Запуск".

Примечание

Мультиточечные объекты не могут использоваться в качестве входных данных.
