Удалить осколки

Назначение

Инструмент предназначен для поиска и удаления осколочных полигонов.

Описание

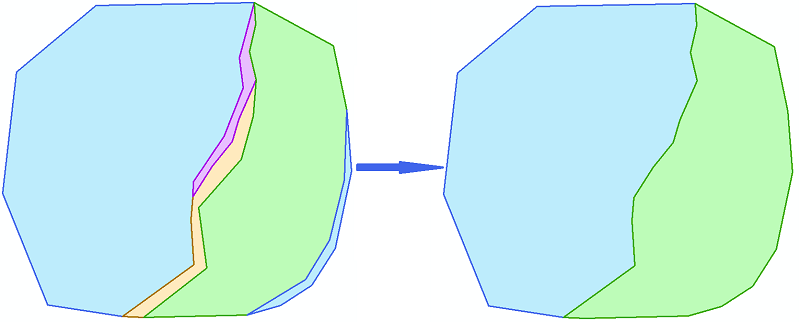

Инструмент предоставляет пользователям ArcGIS возможности для поиска и устранения осколочных полигонов. Осколочные полигоны могут быть образованы в результате операций наложения, пересечения или объединения. Как правило, площадь осколочного полигона много меньше его периметра. Найденные осколочные полигоны могут быть помечены, удалены или объединены со смежным полигоном наибольшей площади или с наибольшей общей границей.

Использование

1. Выберите инструмент "Удалить осколки" в меню "Конвертация объектов" приложения XTools Pro.

2. Используя Содержимое карты, Каталог, История или Избранное, выберите входной слой, содержащий полигоны.

3. Задайте выходной класс объектов, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное. Выходные данные могут быть сохранены в шейпфайле или в базе геоданных.

4. Выберите критерий отбора осколочных полигонов.

5. Выберите модификацию осколочных полигонов.

6. Нажмите "Запуск".

Критерии отбора

Осколочный полигон может быть определен коэффициентом формы, основываясь на одном из двух критериев отбора:

• Тонкость
  - критерий показывает, насколько входной полигон ближе к квадрату (коэффициент формы для квадрата равен 1).

• Округлость
  - критерий показывает, насколько входной полигон ближе к кругу (коэффициент формы для круга равен 1).

Должен быть задан максимальный коэффициент формы осколочного полигона:

• Максимальный коэффициент формы
  - полигон с указанным или меньшим коэффициентом формы по выбранному критерию считается осколочным. Максимальный коэффициент формы может варьироваться от 0 до 1.

Кроме того, вы можете задать максимальное значение площади осколочного полигона:

• Максимальная площадь
  - полигон указанной или меньшей площади считается осколочным.

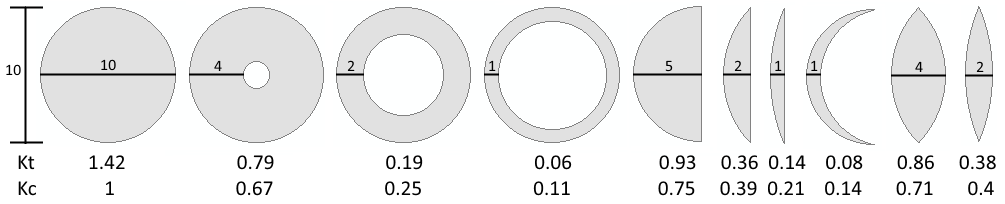

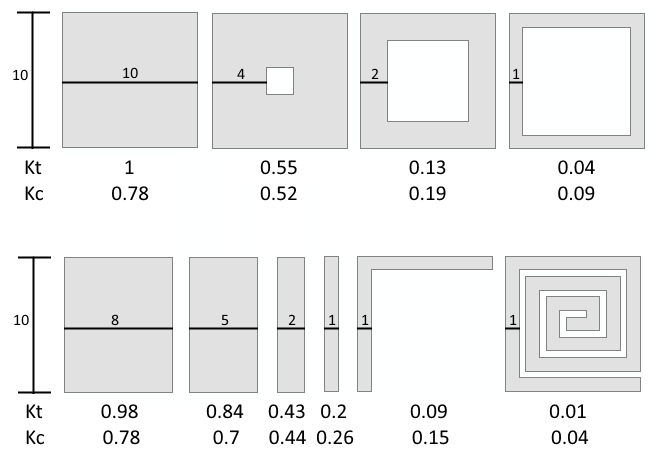

Примерные значения коэффициентов формы (Kt - коэффициент тонкости, Kc - коэффициент округлости):

Модификации осколочных полигонов

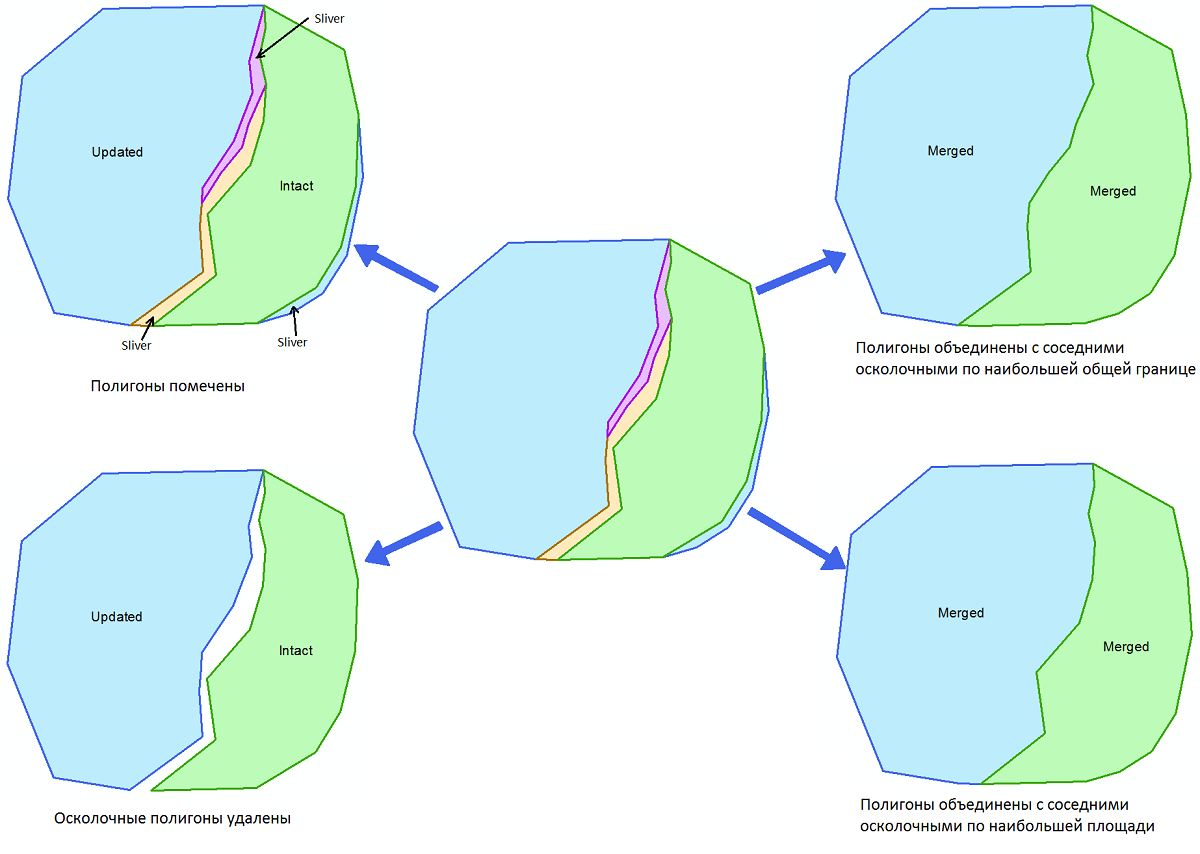

Для найденных осколочных полигонов можно применить одну из четырёх модификаций:

• Пометить полигоны
  - найденные осколочные полигоны будут помечены, поле с происхождением (метками) будет добавлено к выходному набору данных.

• Удалить осколочные полигоны
  - в выходном классе объектов осколочные полигоны будут удалены.

• Объединить по наибольшей площади
  - осколочные полигоны будут объединены с соседним смежным полигоном наибольшей площади.

• Объединить по наибольшей общей границе
  - осколочные полигоны будут объединены с соседним смежным полигоном с наибольшей общей границей.



Поле с происхождением (метками) выходных объектов может иметь следующие значения:

• Intact - входной полигон скопирован в выходной набор данных без изменений.

• Sliver - осколочный полигон (если была выбрана модификация «Пометить полигоны»).

• Merged - полигон, объединенный вместе с ближайшим осколочным.

• Updated - составной полигон, некоторые части которого признаны осколочными и отделены от исходного полигона как самостоятельные осколочные объекты.
