Идентичность

Назначение

Инструмент Идентичность позволяет создать новый слой с дополнительными атрибутами посредством наложения двух слоев объектов.

Описание

Выходной слой содержит все или только выбранные объекты входного слоя с дополнительными атрибутами перекрывающего слоя.

Объектами входного слоя могут быть точки, полилинии или полигоны. Объекты перекрывающего слоя должны быть такого же или более сложного типа геометрии:

- вы можете найти идентичные точки по точечному, полилинейному и полигональному перекрывающему слою

- вы можете найти идентичные полилинии по полилинейному и полигональному перекрывающему слою

- вы можете найти идентичные полигоны только по полигональному перекрывающему слою

Тип геометрии объектов выходного слоя совпадает с типом геометрии объектов входного слоя. Таблица атрибутов выходного слоя содержит все выбранные атрибуты входного и перекрывающего слоев. Выбор только тех полей, наличие которых в выходном слое вам необходимо, может существенно ускорить работу инструмента.

Использование

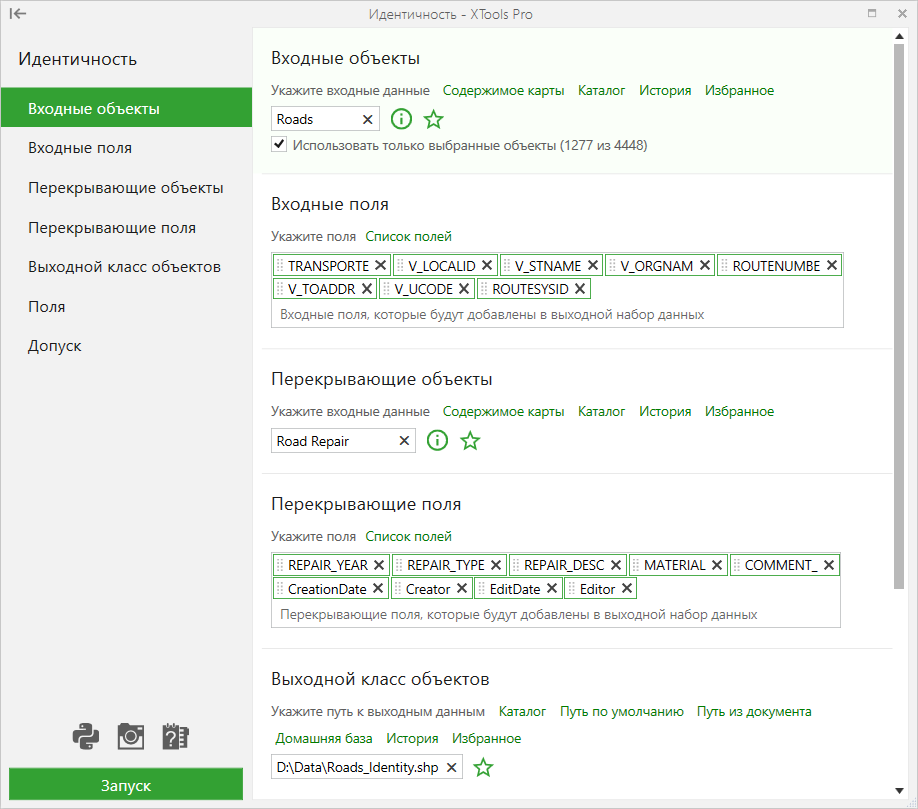

1. Выберите инструмент "Идентичность" в меню "Операции со слоями" панели инструментов XTools Pro.

2. Используя Содержимое карты, Каталог, История или Избранное, выберите Входной слой, содержащий объекты, к которым вы хотите применить инструмент.

3. Выберите атрибутивные поля из входного набора данных, которые будут добавлены к выходному набору данных.

4. Используя Содержимое карты, Каталог, История или Избранное, выберите Перекрывающий слой, содержащий объекты, которые вы хотите использовать для выполнения операции.

5. Выберите атрибутивные поля из перекрывающего набора данных, которые будут добавлены к выходному набору данных.

6. Задайте выходной класс объектов, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное. Выходные данные могут быть сохранены в шейпфайле или в базе геоданных.

7. При необходимости задайте значение допуска в выбранных единицах измерения для операции идентичности.

8. Нажмите "Запуск".

Кроме того, в инструменте доступны следующие опции:

• Добавить ID поле входных объектов
  - позволяет добавить поле ID, содержащее ID входных объектов, в атрибутивную таблицу выходного слоя. Имя поля ID, заданное по умолчанию, может быть изменено.

• Добавить ID поле перекрывающих объектов
  - позволяет добавить поле ID, содержащее ID перекрывающих объектов, в атрибутивную таблицу выходного слоя. Имя поля ID, заданное по умолчанию, может быть изменено.

• Использовать выбранные объекты
  - позволяет использовать только выбранные входные объекты
