Стереть объекты

Назначение

Инструмент "Стереть объекты" позволяет создать новый слой посредством наложения двух векторных слоев. Объекты перекрывающего слоя задают границы области стирания. Объекты входного слоя, которые находятся внутри данной области, будут удалены. Выходной слой будет содержать только те объекты входного слоя, которые находятся за пределами области стирания.

Описание

Объектами входного слоя могут быть полигоны, полилинии, мультиточки или точки, при этом объектами перекрывающего слоя должны быть объекты более сложного типа геометрии. Объекты выходного слоя имеют тип объектов входного слоя. Они клиппируются по внешней границе полигонов накладываемого слоя. Таблица атрибутов выходного слоя содержит те же записи, что и таблица атрибутов входного слоя.

Использование

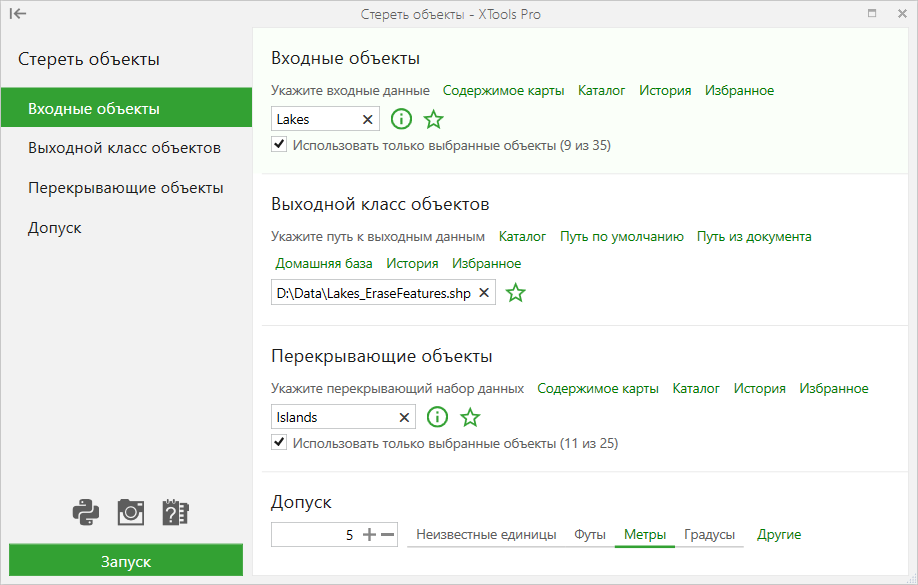

• Выберите инструмент "Стереть объекты" в меню "Операции со слоями" панели инструментов XTools Pro.

• Используя Содержимое карты, Каталог, История или Избранное, выберите Входной слой, содержащий объекты, которые вы хотите удалить.

• Задайте выходной класс объектов, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное. Выходные данные могут быть сохранены в шейпфайле или в базе геоданных.

• Используя Содержимое карты, Каталог, История или Избранное, выберите Перекрывающий слой, содержащий объекты, которые вы будете использовать для удаления объектов из первого слоя.

• При необходимости задайте значение допуска в выбранных единицах измерения для стирания объектов.

• Нажмите "Запуск", чтобы удалить объекты.

Кроме того, в инструменте доступна опция как для выходных, так и для перекрывающих объектов:

• Использовать только выбранные объекты
