Импорт из GPX

Назначение

Инструмент XTools Pro Импорт из GPX позволяет импортировать данные из файла GPX в ArcGIS (шейпфайлы или классы объектов базы геоданных) сохраняя большую часть атрибутов, включая расширения.

Описание

GPX, или GPS Exchange Format, это формат записи GPS данных (путевых точек, маршрутов и треков и их атрибутов), чтобы использовать в разных приложениях и онлайн сервисах. В файлах GPX все координаты записаны в координатной системе WGS84, все измерения - в метрах, метки времени - в формате Всемирного Координированного Времени (UTC +00:00), согласно ISO 8601.

Инструмент Импорт из GPX импортирует данные файла GPX (версий 1.0 или 1.1) в шейпфайлы или классы объектов баз геоданных (точки и линии). Атрибуты, включая расширения, из файла GPX будут сохранены в атрибутивные таблицы выходных классов объектов. Вы можете выбрать выходную пространственную привязку, чтобы спроецировать данные из файла GPX в нужную вам систему координат. Также вы можете выбрать часовой пояс для конвертации меток времени.

Примечания:

Путевые точки конвертируются в трехмерный точечный класс объектов.
Маршруты конвертируются в два класса трехмерных объектов: точечный - с точками маршрута, линейный - сами маршруты.
Треки конвертируются в два класса трехмерных объектов: точечный - с точками трека, линейный - сами треки. При этом каждая линия трека - составной объект, частями которого являются сегменты трека.
Если точки, сохраненные в файле GPX, не имеют атрибута высоты (elevation), Z координатам точек (вершин) добавленного класса объектов будет присвоено значение "0".

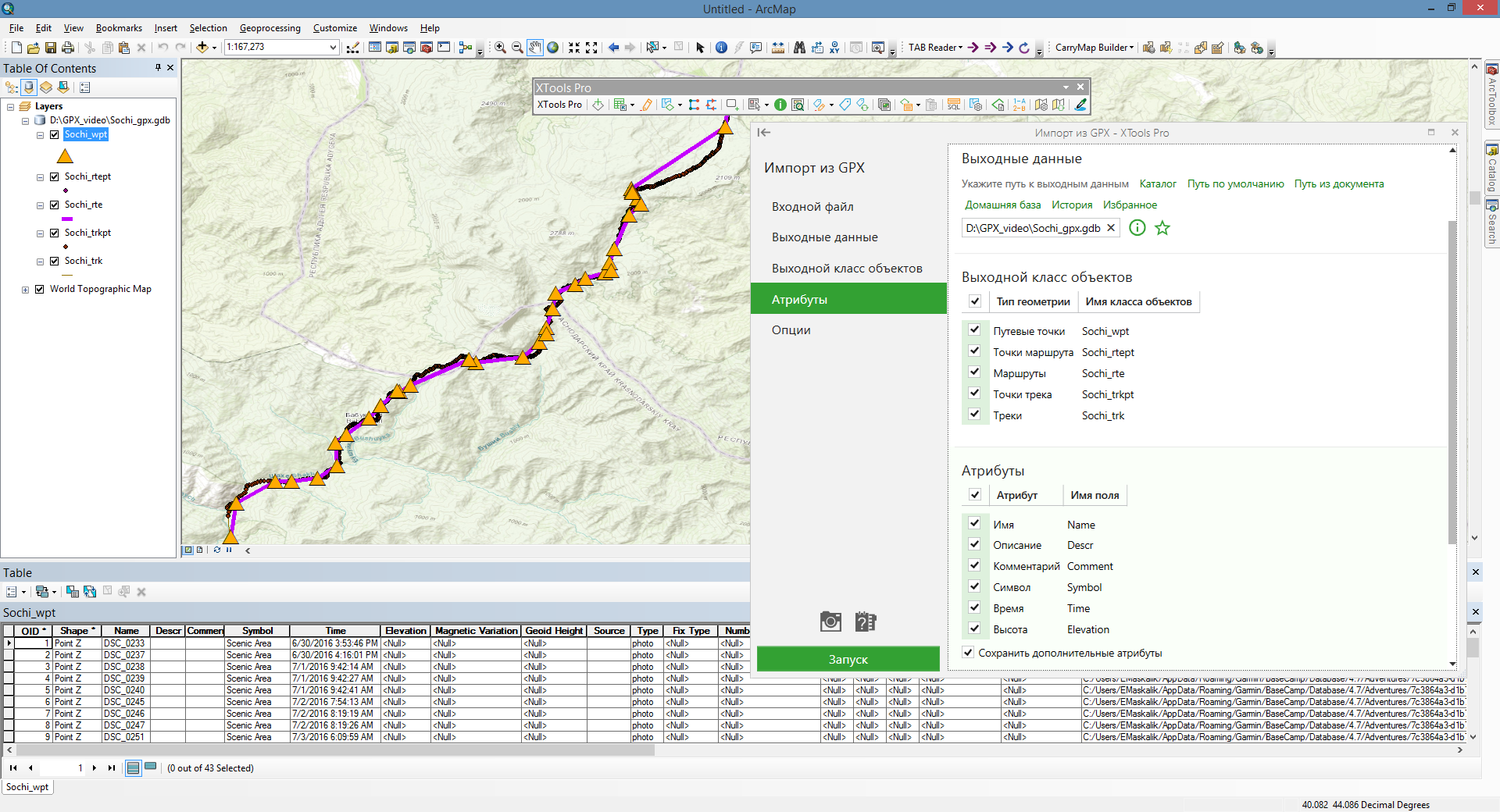

Использование

Выберите инструмент "Импорт из GPX" из галереи XTools Pro.
Выберите входной GPX файл, содержащий объекты, которые вы хотите импортировать.
Выберите хранилище выходных данных (папку, базу геоданных или набор классов объектов базы геоданных).
Выберите тип геометрии входного GPX файла, который вы хотите импортировать, и задайте имя выходному классу объектов, который будет сохранен в указанном хранилище.
Выберите атрибуты, которые вы хотите импортировать, и задайте имена выходных атрибутивных полей при необходимости.
Выберите, сохранить ли в выходной класс объектов дополнительные атрибуты, включая расширения, записанные во входном GPX файле.
Выберите следующие опции:

- выходную пространственную привязку

- выходной часовой пояс

Нажмите "Запуск".

По умолчанию выходные наборы данных сохраняются в новую базу геоданных, расположенную в папке, где лежит входной GPX файл. Имя базы геоданных формируется как имя входного GPX файла и постфикс _gpx.

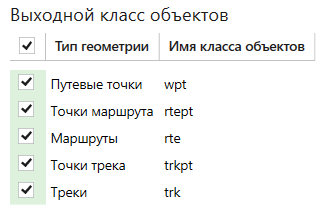

Выходные данные

Входной GPX файл может содержать как один тип геометрии, так и несколько сразу: путевые точки, маршруты с точками маршрутов и треки с точками треков. Вы можете выбрать, какую входную геометрию вы хотите импортировать. По умолчанию имя выходного класса объектов состоит из имени входного GPX файла и одного из постфиксов: _wpt (для путевых точек), _rtept (для точек маршрутов) _rte (для линий маршрутов), _trkpt (для точек треков) или _trk (для линий треков), но вы можете указать другое имя выходного класса объектов для каждого типа входной геометрии, если нужно.

Импорт атрибутов

Поддерживаются все атрибуты GPX версий 1.0 - 1.1. Импортируя данные из файла GPX, вы можете выбрать, какие атрибуты будут добавлены к атрибутивной таблице выходного класса объектов:

Имя
Описание
Комментарий
Символ
Время
Высота

Примечания:

Вы можете переименовать поля выходной атрибутивной таблицы, но если вы хотите в будущем экспортировать полученные классы объектов обратно в GPX, переименовывать не рекомендуется. Это позволит вам легко экспортировать выходной класс объектов обратно в GPX с помощью инструмента XTools Pro Экспорт в GPX.
Атрибуты Символ, Время и Высота не доступны для линий маршрутов и треков.
Если входные объекты GPX файла не имеют выбранных атрибутов, добавленные атрибутивные поля будут пустыми.
Для точек маршрутов и треков в выходные атрибутивные таблицы будут добавлены служебные поля: для точек маршрутов - Route ID, для точек треков - Track Segment ID, Track ID.
Длина имени атрибутивного поля шейпфайла не может превышать 10 символов.

Также вы можете сохранить в выходной класс объектов дополнительные атрибуты, записанные во входном файле GPX:

для путевых точек, точек маршрутов и точек треков:

magnetic variation - магнитное склонение (в градусах)
geoid height - высота относительно геоида (в метрах)
source - источник данных
links - ссылки на дополнительную информацию
type - тип (классификация) точки
fix type - способ определения позиции (none, 2d, 3d, dgps, pps)
number of satellites - количество спутников
hdop - показатель снижения точности при определении местоположения в горизонтальной плоскости
vdop - показатель снижения точности при определении местоположения в вертикальной плоскости
pdop - показатель снижения точности по местоположению
DGPS data age - количество секунд с момента последнего обновления DGPS
DGPS station ID - идентификатор станции DGPS, используемой для дифференциальной коррекции (1 ... 1023)

для линий маршрутов и треков:

source - источник данных
link - ссылки на дополнительную информацию
number - номер маршрута\трека GPS
type - тип (классификация) маршрута\трека

Кроме того, поддерживаются следующие расширения:

GARMIN GPX Extensions v2
GARMIN GPX Extensions v3
GARMIN Waypoint Extensions v1
GARMIN Trackpoint Extensions v1
GARMIN Trackpoint Extensions v2

https://www.garmin.ru/

Примечания:

Если исходный GPX файл не содержит какие-либо атрибутивные данные, соответственные поля выходного класса объектов будут пустыми.
Атрибутов со ссылками на дополнительную информацию может быть несколько. Количество выходных атрибутивных полей со ссылками определяется по первому объекту.
Атрибутивные поля расширения определяются по первому объекту.
Имена дополнительных атрибутивных полей изменить нельзя.

Выбор выходной пространственной привязки

По умолчанию (или когда выходная пространственная привязка не задана) координаты будут экспортированы в координатной системе входного набора данных. Вы можете изменить пространственную привязку: указать координатную систему карты, слоев карты или выбрать другую из каталога координатных систем.

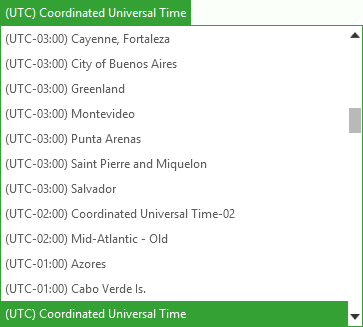

Выбор выходного часового пояса

По умолчанию метки времени сохраняются в атрибутивной таблице выходного класса объектов в формате Всемирного Координированного Времени (UTC +00:00). Вы можете сконвертировать их в другой часовой пояс, выбрав нужный из выпадающего меню.
