Точки пересечения

Назначение

Инструмент "Точки пересечения" пересекает два входных набора данных и создает на выходе точки пересечения между объектами входных данных.

Описание

Инструмент позволяет пользователям ArcGIS создавать точки пересечения между входными наборами данных. При  этом, в качестве входных данных можно использовать один и тот же класс объектов, в этом случае инструмент создаст и точки самопересечений.

В случае, если оба входных набора данных трехмерные, вы можете создать их точки пересечения с учетом Z координат, используя опцию "Учитывать Z" (опцию можно выбрать в XTools Pro Опции).

Использование

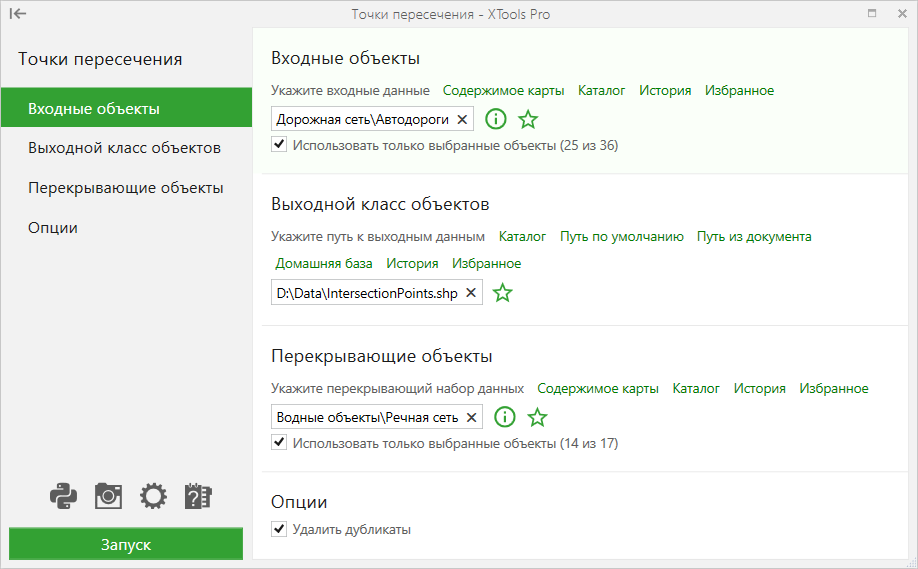

1. Выберите инструмент "Точки пересечения" из меню XTools Pro "Операции со слоями".

2. Используя Содержимое карты, Каталог, История или Избранное, выберите первый входной набор данных с полигонами или полилиниями.

3. Задайте выходной класс объектов, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное. Выходные данные могут быть сохранены в шейпфайле или в базе геоданных.

4. Используя Содержимое карты, Каталог, История или Избранное, выберите второй входной набор данных, с объектами которого будут пересекаться объекты из первого класса объектов.

5. Нажмите "Запуск".

Кроме того, в инструменте доступны дополнительные опции:

• Удалить дубликаты
  - позволяет автоматически удалить дублирующиеся точки в выходных данных. Данная опция может быть полезна при пересечении линий или полигонов со смежными полигонами, т.к. в таких случаях получаются дублирующиеся точки пересечения.

• Использовать выбранные объекты
  - позволяет использовать только выбранные входные объекты.
