Работа с файлами GPX

#новое

Занимаясь полевыми работами, путешествуя или увлекаясь велоспортом с GPS трекером, Вы можете получить файл GPX с записанными путевыми точками, маршрутами или треками.

Новая возможность XTools Pro позволяет читать GPX файлы (версий 1.0-1.1) напрямую в ArcMap и добавлять их на текущую карту. При этом в атрибутивную таблицу полученного слоя будет добавлена большая часть атрибутов, записанных в файле GPX, включая атрибуты расширений.

Примечания:

• Путевые точки будут добавлены как слой трехмерных точечных объектов.

• Маршруты будут добавлены как групповой слой с двумя слоями трехмерных объектов: точечным слоем точек маршрута и линейным слоем самих маршрутов.

• Треки будут добавлены как групповой слой с двумя слоями трехмерными объектов: точечным слоем точек трека и линейным слоем самих треков. При этом каждая линия трека - составной объект, частями которого являются сегменты трека.

• Если точки, сохраненные в файле GPX, не имеют атрибута высоты (elevation), Z координатам точек (вершин) добавленного слоя будет присвоено значение "0".

• Созданные слои объектов могут использоваться только для чтения. Для конвертации данных в классы объектов баз геоданных или шейпфайлы используйте инструмент XTools Pro Импорт из GPX.

Добавление файлов GPX на карту

Вы можете добавить файл GPX на текущую карту следующими способами:

• используя стандартный диалог Добавить данные

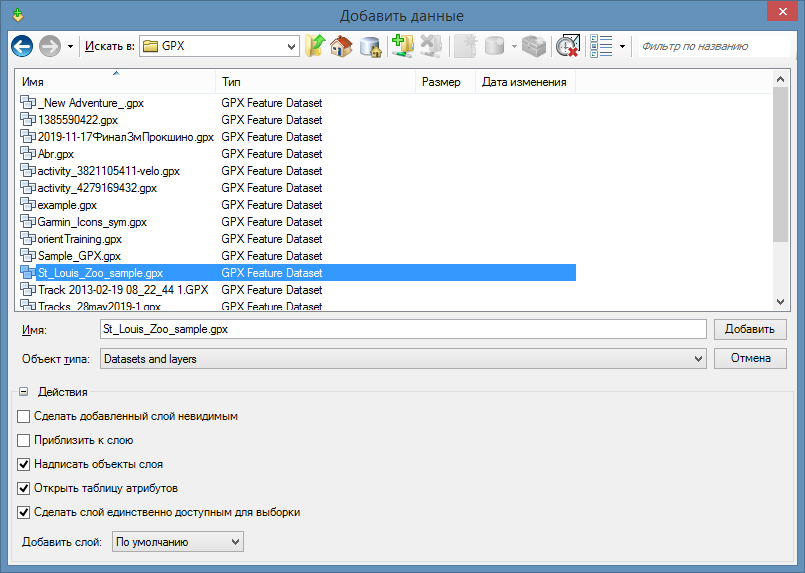

• используя диалог Добавить данные XTools Pro

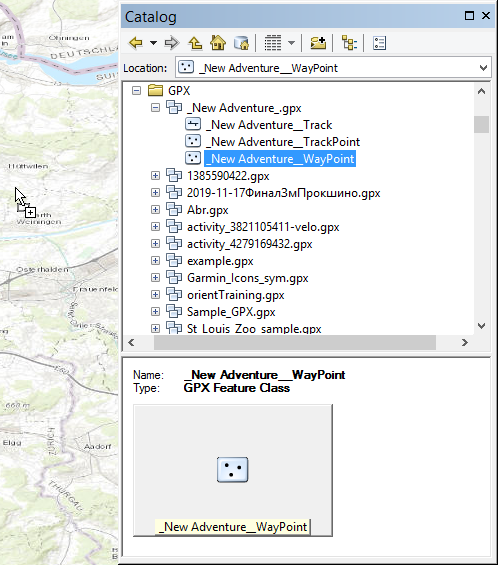

• перетаскивая файл напрямую из Каталога

• Вы можете добавить или перетащить из Каталога только один тип геометрии из GPX файла

Поддержка атрибутов

Все типы атрибутов, хранящихся в файлах GPX, версий 1.0 - 1.1 поддерживаются:

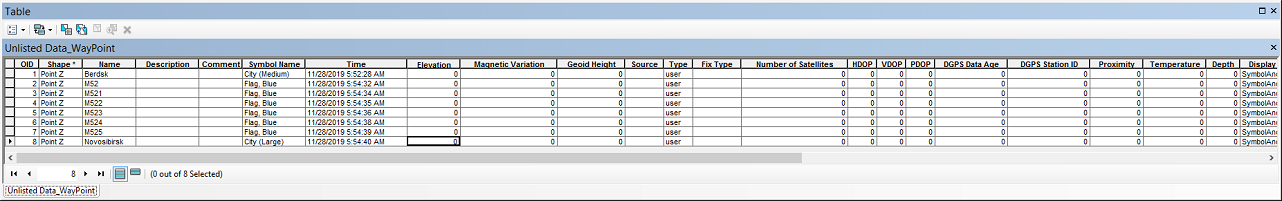

для путевых точек, точек маршрута, точек трека:

• name - имя

• description- описание

• comment - комментарий

• symbol - символ

• time - время (в UTC)

• elevation - высота над уровнем моря (в метрах)

• magnetic variation - магнитное склонение (в градусах)

• geoid height - высота относительно геоида (в метрах)

• source - источник данных

• links - ссылки на дополнительную информацию

• type - тип (классификация) точки

• fix type - способ определения позиции (none, 2d, 3d, dgps, pps)

• number of satellites - количество спутников

• hdop - показатель снижения точности при определении местоположения в горизонтальной плоскости

• vdop - показатель снижения точности при определении местоположения в вертикальной плоскости

• pdop - показатель снижения точности по местоположению

• DGPS data age - количество секунд с момента последнего обновления DGPS

• DGPS station ID - идентификатор станции DGPS, используемой для дифференциальной коррекции (1 ... 1023)

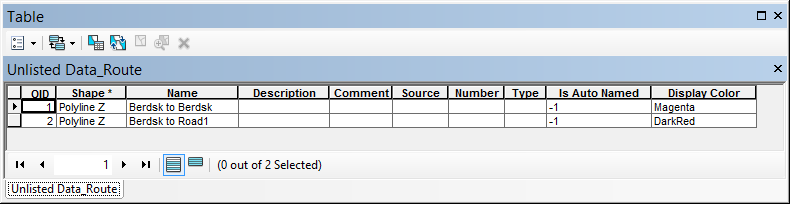

для линий маршрутов и треков:

• name - имя

• description - описание

• comment - комментарий

• source - источник

• links - ссылки на дополнительную информацию

• number - номер маршрута\трека GPS

• type - тип (классификация) маршрута\трека

Кроме того, поддерживаются следующие расширения:

• http://www.garmin.com/xmlschemas/GpxExtensions/v2

• http://www.garmin.com/xmlschemas/GpxExtensions/v3

• http://www.garmin.com/xmlschemas/WaypointExtension/v1

• http://www.garmin.com/xmlschemas/TrackPointExtension/v1

• http://www.garmin.com/xmlschemas/TrackPointExtension/v2

Примечания:

• Все атрибутивные поля GPX добавляются к атрибутивной таблице выходного слоя по умолчанию. Если исходный GPX файл не содержит какие-либо атрибутивные данные, соответственные поля выходного слоя будут пустыми.

• Атрибутов со ссылками на дополнительную информацию может быть несколько. Количество выходных атрибутивных полей со ссылками определяется по первому объекту.

• Атрибутивные поля расширения определяются по первому объекту.

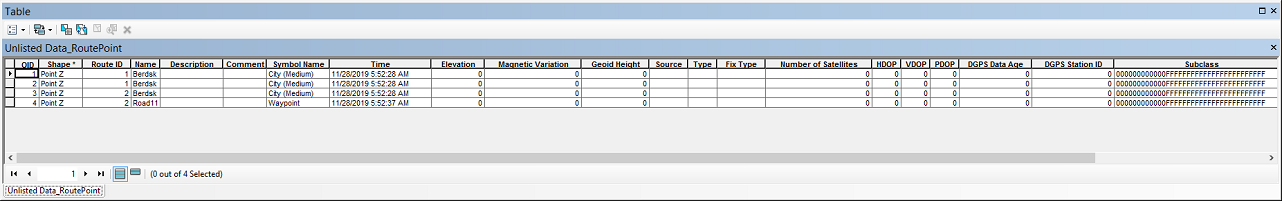

Для точечных слоев маршрутов и треков добавляются дополнительные служебные поля: для точек маршрутов - Route ID, для точек треков - Track Segment ID, Track ID.
