Экспорт в GPX

#новое

Назначение

Инструмент позволяет экспортировать данные из ArcGIS в формат GPX (путевые точки, маршруты и треки). Экспортированные файлы GPX могут быть использованы в различных настольных или мобильных приложениях или онлайн сервисах.

Описание

Инструмент экспортирует точечные и линейные объекты из шейпфайлов или баз геоданных в файл GPX (версии 1.1). Вы можете выбрать входные поля для некоторых из атрибутов GPX. Кроме того, вы можете управлять значениями атрибута времени (указывая часовой пояс входных данных или устанавливая "нулевую дату" для всех точек в выходном файле GPX).

Использование

Выберите инструмент "Экспорт в GPX" приложения XTools Pro.
Выберите входной набор данных, содержащий объекты, которые вы хотите экспортировать.
Задайте выходной файл в формате .gpx.
Выберите тип выходных данных GPX.
Выберите атрибуты, которые вы хотите экспортировать, и выберите входное атрибутивное поле для каждого из выбранных атрибутов.
Выберите, сохранить ли в выходной файл GPX дополнительные атрибуты, включая расширения.
Выберите часовой пояс входных данных, чтобы записать значения атрибута Время в формате UTC +00:00.
Выберите опцию "Нулевая дата", чтобы записать для всех точек в выходном файле GPX в атрибут Время значение 1970-01-01T00:00:00Z.
Нажмите "Запуск".

По умолчанию выходной файл GPX создается в папке, где содержатся входные данные.

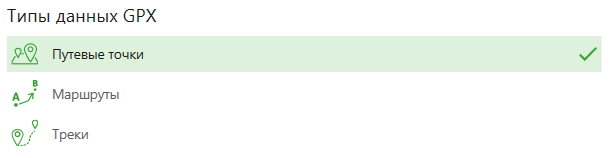

Тип выходных данных GPX

Входной точечный или линейный набор данных может быть экспортирован в один из следующих типов данных GPX:

Путевые точки - входные точки будут экспортированы в выходной файл GPX как путевые точки.
Маршруты (с точками маршрутов) - входные объекты будут экспортированы в выходной файл GPX как маршруты. Все точки экспортируются как точки одного маршрута. Каждая линия - отдельный маршрут, где узлы линий - точки маршрута.
Треки (с точками треков) - входные объекты будут экспортированы в выходной файл GPX как треки. Все точки экспортируются как точки одного сегмента единственного трека. Каждая линия - отдельный трек, где части линии - сегменты трека, узлы линии - точки трека.

По умолчанию выходной тип данных для точек - путевые точки, для линий - треки.

Примечания:

Если входной точечный набор данных имеет поле Route ID, в качестве выходного типа данных GPX по умолчанию будут выбраны Маршруты.
Если входной точечный набор данных имеет поля Track ID, Track Segment ID, в качестве выходного типа данных GPX по умолчанию будут выбраны Треки.

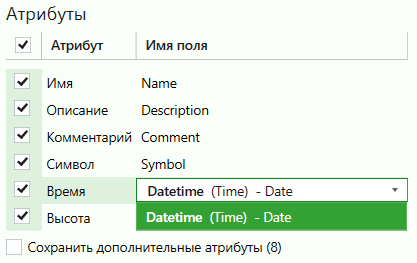

Экспорт атрибутов

Экспортируя данные в файл GPX, вы можете выбрать, какие атрибуты будут добавлены к выходному файлу:

Имя
Описание
Комментарий
Символ
Время
Высота

Для каждого выбранного атрибута необходимо выбрать входное поле из выпадающего списка. Если во входном наборе данных есть поля с именами, совпадающими с названиями атрибутов GPX, для этих атрибутов эти поля буду выбраны по умолчанию.

Примечание:

Значение атрибута Высота можно задать только из числового поля, не из поля Shape.

Также вы можете сохранить в выходной файл дополнительные атрибуты, которые могут быть во входном наборе данных. Количество подходящих полей указано в скобках. Учитываются только те поля, имена которых совпадают с названиями атрибутов GPX:

для путевых точек, точек маршрутов и точек треков:

MagVar - магнитное склонение (в градусах)
GeoidHgt - высота относительно геоида (в метрах)
Source - источник данных
Link - ссылки на дополнительную информацию
Type - тип (классификация) точки
Fix - способ определения позиции (none, 2d, 3d, dgps, pps)
SatNum - количество спутников
Hdop - показатель снижения точности при определении местоположения в горизонтальной плоскости
Vdop - показатель снижения точности при определении местоположения в вертикальной плоскости
Pdop - показатель снижения точности по местоположению
AgeOfDgps - количество секунд с момента последнего обновления DGPS
GdpsID - идентификатор станции DGPS, используемой для дифференциальной коррекции

для линий маршрутов и треков:

Source - источник
Links - ссылки на дополнительную информацию
Number - номер маршрута\трека GPS
Type - тип (классификация) маршрута\трека

Кроме того, поддерживаются следующие расширения:

Примечание:

Если выбранное входное поле пусто, такой атрибут не будет записан в выходной GPX файл.

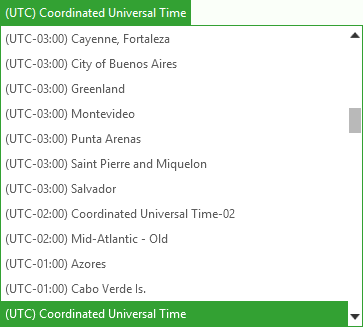

Выбор выходного часового пояса

Метки времени в выходном GPX файле должны быть записаны в формате Всемирного Координированного Времени (UTC +00:00). Если значения входного поля Время в другом часовом поясе, нужный часовой пояс можно выбрать из выпадающего меню.

Если атрибут Время не выбран, опция не активна.

Установление "нулевой даты"

Если необходимо записать метки времени в выходной файл GPX, но входной набор данных не имеет подходящего поля или поле времени содержит некорректные данные, вы можете выбрать опцию Нулевая дата, чтобы записать в выходной файл GPX в качестве меток времени для всех точек 1970-01-01T00:00:00Z.

Опция активна, если атрибут Время не выбран или не доступен (для линейных входных объектов).
