Выпуклая оболочка

Назначение

Входные типы объектов:
Выходные типы объектов:

Инструмент предназначен для создания выпуклых оболочек по точечным, линейным и полигональным объектам.

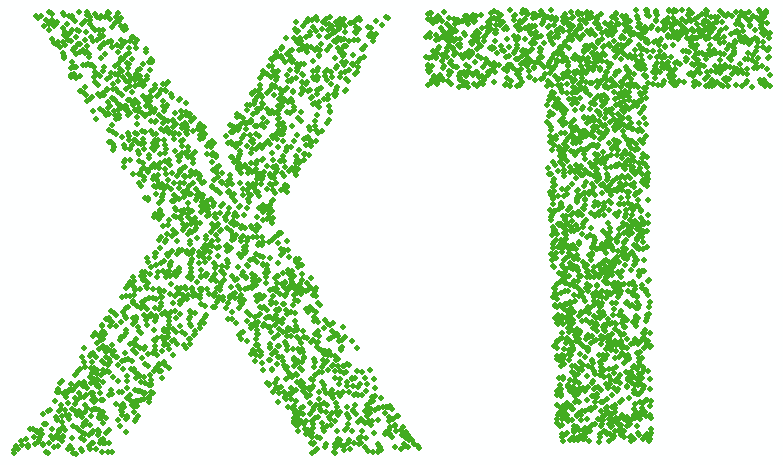

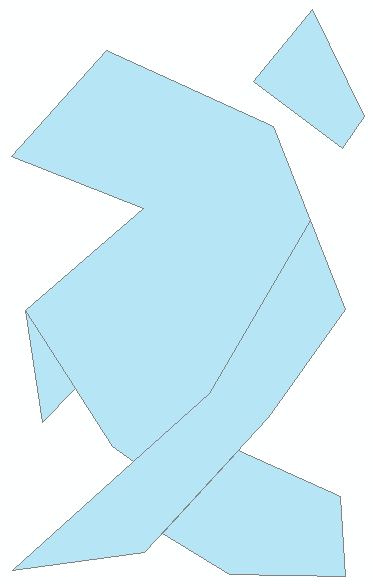

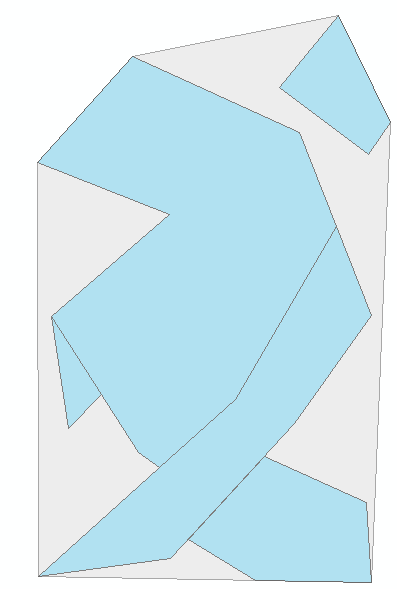

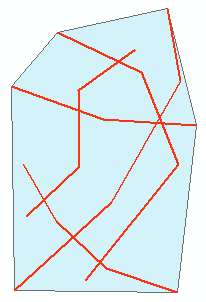

Входные объекты		Выпуклая оболочка

	→
	→
	→

Описание

Выпуклая оболочка создается для указанных пользователем данных.

Форма выпуклой оболочки зависит от входных данных. Кроме того, можно получить множественные оболочки. Для этого нужно задать поля, определяющие группу для каждой оболочки.

Результатом работы является новый полигональный слой.

Выходной слой будет создан в виде объектов с пустой геометрией при использовании менее трех точек или вершин (для линий и полигонов) для построения выпуклой оболочки.

Использование

Для того, чтобы построить выпуклую оболочку, необходимо запустить инструмент и указать параметры:

Входные объекты. Входными объектами могут быть точечные, линейные и полигональные объекты. Если входные данные содержат выделенные объекты, опция Использовать выбранные объекты будет активна. Если данная опция отмечена, оболочка будет построена только для выделенных объектов. Если эта опция не отмечена, оболочка будет построена для всех объектов.
Выходной класс объектов. Данный параметр задает новый класс объектов для выходных полигонов. Выходные оболочки могут быть сохранены в формате шейпфайла или класса объектов базы геоданных.

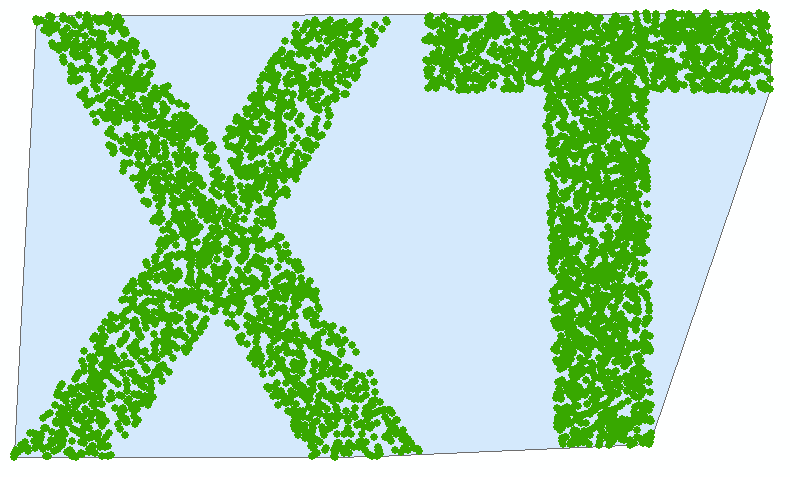

Поля для группировки. Параметр является необязательным. По умолчанию, если на заданы поля для группировки, будет построена одна общая оболочка для всех входных объектов.

Геометрия

Атрибуты

Исходные точки		Вогнутая оболочка
	→

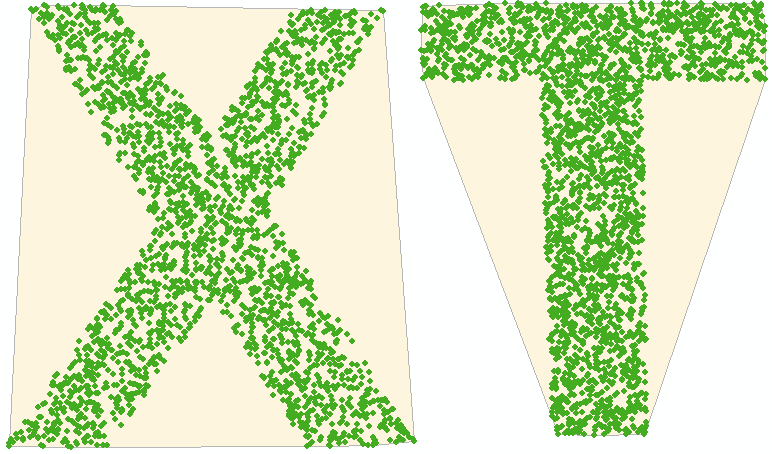

Для того, чтобы получить несколько выпуклых оболочек, необходимо задать одно или несколько полей для группировки входных объектов. В этом случае для каждой группы объектов будет создана собственная выпуклая оболочка. Поля, по которым выполнялась группировка, будут добавлены в атрибутивную таблицу выходного класса объектов.

Геометрия

Атрибуты

Исходные точки		Вогнутая оболочка
	→

Размер буфера. Параметр является необязательным.
При создании оболочек дополнительно поддерживается опция создания буфера.
Чтобы построить оболочку с буфером, задайте значение размера буфера и единицы измерения. Для буфера допустимы отрицательные и дробные значения. Оставьте значение "0" по умолчанию, в этом случае буфер не будет создан.

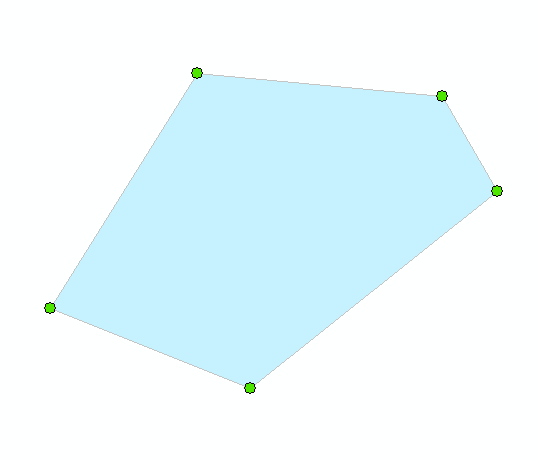

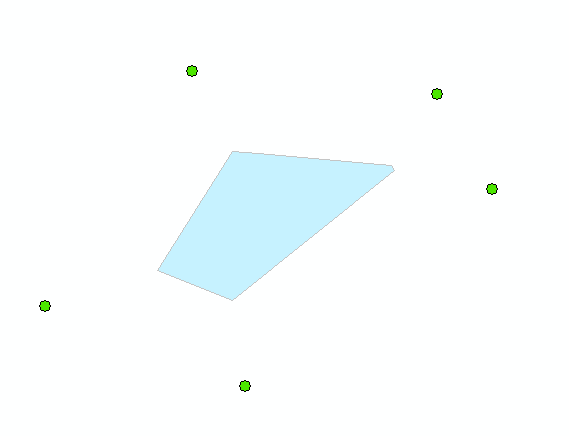

Буфер не задан	Буфер 20 метров	Буфер -20 метров
