Редактировать в Excel

#обновлено

Назначение

Инструмент Редактировать в Excel дополняет и расширяет возможности модуля по работе с табличными данными, позволяя редактировать атрибутивные и отдельные таблицы, добавленные в ArcGIS, с помощью офисного приложения Microsoft Excel.

Описание

Инструмент запускает приложение Excel, открывая в нем выбранную таблицу. Редактировать в Excel можно атрибутивные таблицы классов объектов или отдельные таблицы, включая таблицы с подключенными доменами и присоединенными полями, кроме файлов .txt, .csv, .xls, .xlsx.

После импортирования изменений в ArcMap, новые атрибутивные значения доступны для просмотра и редактирования. При этом, импортируются только значения, конечные результаты вычисления по формулам.

Служебные поля (OID, Shape_Length, Shape_Area), имена таблиц и полей, присоединенные поля недоступны для редактирования - в приложении Excel они помечены серым цветом и защищены от изменений. В процессе редактирования допускается добавлять и удалять строки, но не столбцы. Введенные значения проверяются на корректность.

Позволяя использовать широкие возможности Excel для редактирования табличных данных, инструмент имеет следующие требования и ограничения в работе:

Поддерживаются версии Microsoft Office 2003 и новее
Должен быть установлен компонент .Net Programmability Support для Microsoft Office
Таблицы должны быть редактируемы, импорт изменений из Excel требует открытой сессии редактирования
Для корректной работы не позволяется изменять имена таблиц и колонок в Excel
Поддерживается добавление и удаление записей в таблице, но при этом нельзя удалять или добавлять новые колонки
Добавленные новые колонки, страницы, графики и др. к файлу Excel игнорируются во время импорта изменений
Поля Geometry, Raster, BLOB, XML не доступны для редактирования и не переносятся в Excel
К таблице в Excel применяются дополнительные ограничения "только на чтение" и валидации данных. При их изменении или удалении обратный импорт изменений в ArcGIS не гарантируется.

Примечание:

Редактирование табличных данных в ArcGIS с помощью Excel может быть удобным и эффективным способом работы с таблицами, но надо иметь в виду, что обработка и обратный импорт изменений в ArcGIS могут занимать какое-то, порой продолжительное, время, особенно в случае таблиц с большим количеством полей и записей.

Функциональность редактирования в Excel доступна либо из меню Операции с таблицами, либо из контекстного меню слоя.

Редактирование таблиц с помощью Excel

Инструмент позволяет использовать всю мощь приложения Excel для редактирования табличных данных при работе в ArcGIS. Некоторые из доступных возможностей Excel:

Валидация данных
Использование формул для расчета
Фильтрация данных
Анализ данных
Проверка орфографии
Стили и цветовые схемы
Форматирование данных

и многое другое...

Редактирование таблицы в ArcGIS с помощью Excel включает в себя следующие шаги:

Выберите слой объектов или отдельную таблицу в таблице содержания в ArcMap
Выберите Редактировать в MS Excel из меню Операции с таблицами или из контекстного меню выбранного слоя
Отредактируйте открывшуюся таблицу в Excel

Поддерживаются следующие операции редактирования:

- редактирование значений ячеек (вручную или с использованием формул)

- добавление и удаление записей

- при этом добавление OID-идентификаторов необязательно, т.к. они будут пересчитаны при импорте изменений обратно в ArcGIS

По окончании редактирования просто переключитесь в приложение ArcMap и выберите пункт Импортировать изменения из MS Excel из меню Операции с таблицами или из контекстного меню редактируемого слоя

- сохранять изменения в Excel не нужно, т.к. они будут сохранены при сохранении сессии редактирования в ArcMap

- в случае успешного импорта окно с таблицей в Excel будет автоматически закрыто

Примечания:

При редактировании атрибутивной таблицы слоя объектов для новых добавленных записей геометрия будет пустая.
При удалении редактируемого в Excel слоя или таблицы из ArcMap связь между приложениями будет потеряна и импортировать изменения из Excel будет невозможно.

Примеры редактирования таблиц в Excel

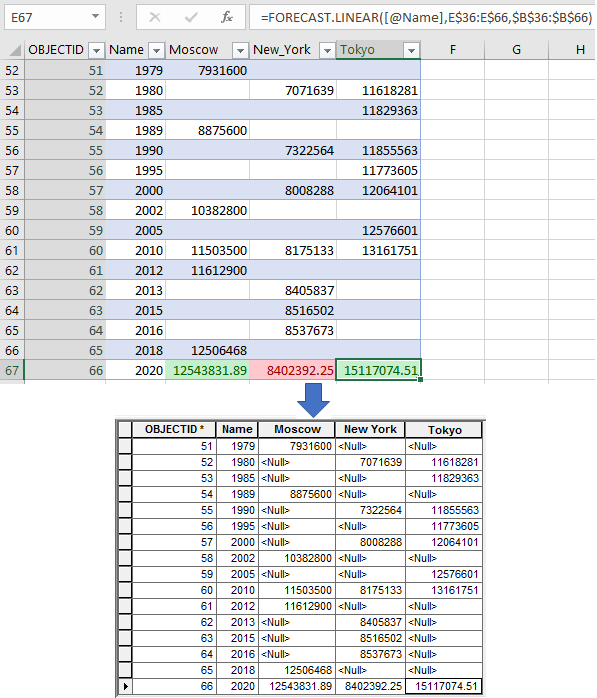

Пример 1. Прогнозирование численности населения крупных городов в 2020 г. (использованы данные о населении из материалов Википедии):

Таблица сверху:
Отдельная таблица открыта в Excel. Применена функция статистического анализа Прогноз для расчета численности населения в Москве, Нью-Йорке и Токио в 2020 г. Цветовой индикатор показывает, вырастет город или нет (вырастет – зеленый, нет – красный).

Таблица снизу:
Изменения импортированы в ArcMap. Значения сохранены в своих ячейках.

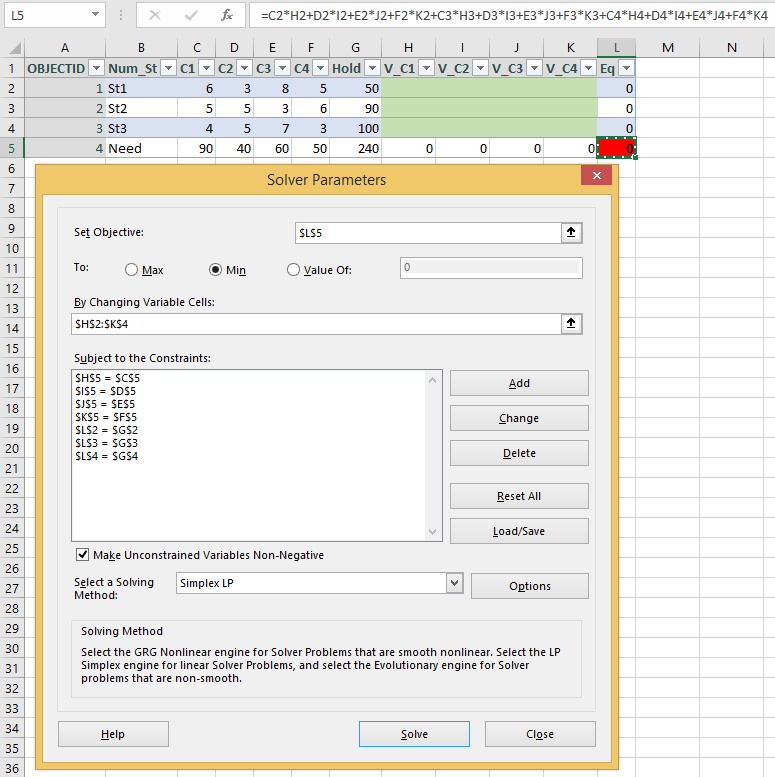

Пример 2. Решение задачи минимизации затрат на доставку товара (в условных единицах) со складов (St) покупателям (C), исходя из потребностей клиентов и запасов на складах (в шт.) (использованы синтетические данные):

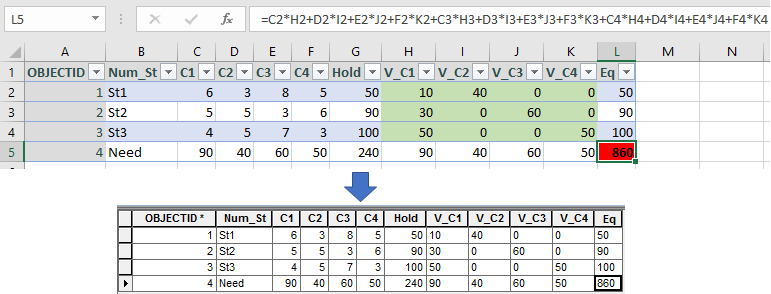

Таблица сверху:
Отдельная таблица открыта в Microsoft Excel. Применена модель решения задач оптимизации симплекс-методом, исходя из наложенных ограничений. Рассчитаны величины объема товара (в зеленых ячейках), показывающие, с какого склада сколько единиц товара повезут каждому из клиентов. Рассчитана минимальная стоимость доставки всем клиентам (в красной ячейке).

Таблица снизу:
Изменения импортированы в ArcMap. Значения сохранены в своих ячейках.
