Интерактивные инструменты

#обновлено

Назначение

Интерактивные инструменты представляют собой набор инструментов XTools Pro, работающих без диалоговых окон. Все интерактивные инструменты работают только с выделенными на карте объектами, для которых открыта сессия редактирования.

Описание

Интерактивные инструменты обеспечивают быстрое и удобное изменение данных на карте без создания дополнительных выходных наборов данных.

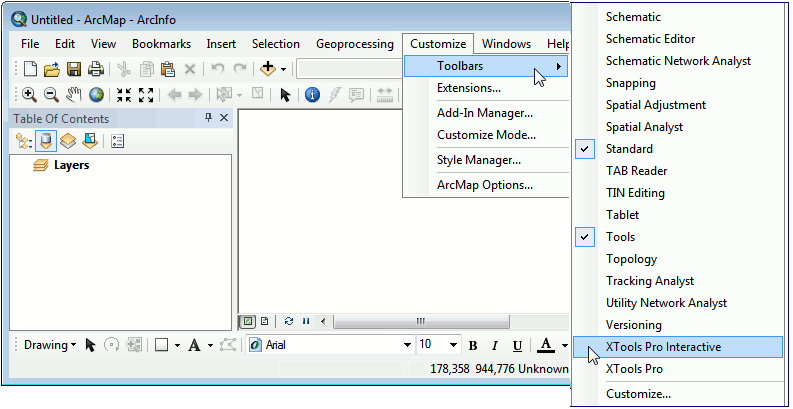

Для добавления панели инструментов Интерактивные инструменты нужно на стандартной панели ArcMap выбрать команду Toolbars (Панели инструментов) и в появившемся списке отметить пункт XTools Pro Interactive.

Использование

Для начала работы с интерактивными инструментами необходимо:

Открыть сессию редактирования для нужного слоя или нескольких слоев.
Выбрать объекты в редактируемом слое или нескольких слоях.

Все кнопки панели однократного действия. Каждый интерактивный инструмент по функциональности близок к одноименному инструменту XTools Pro.

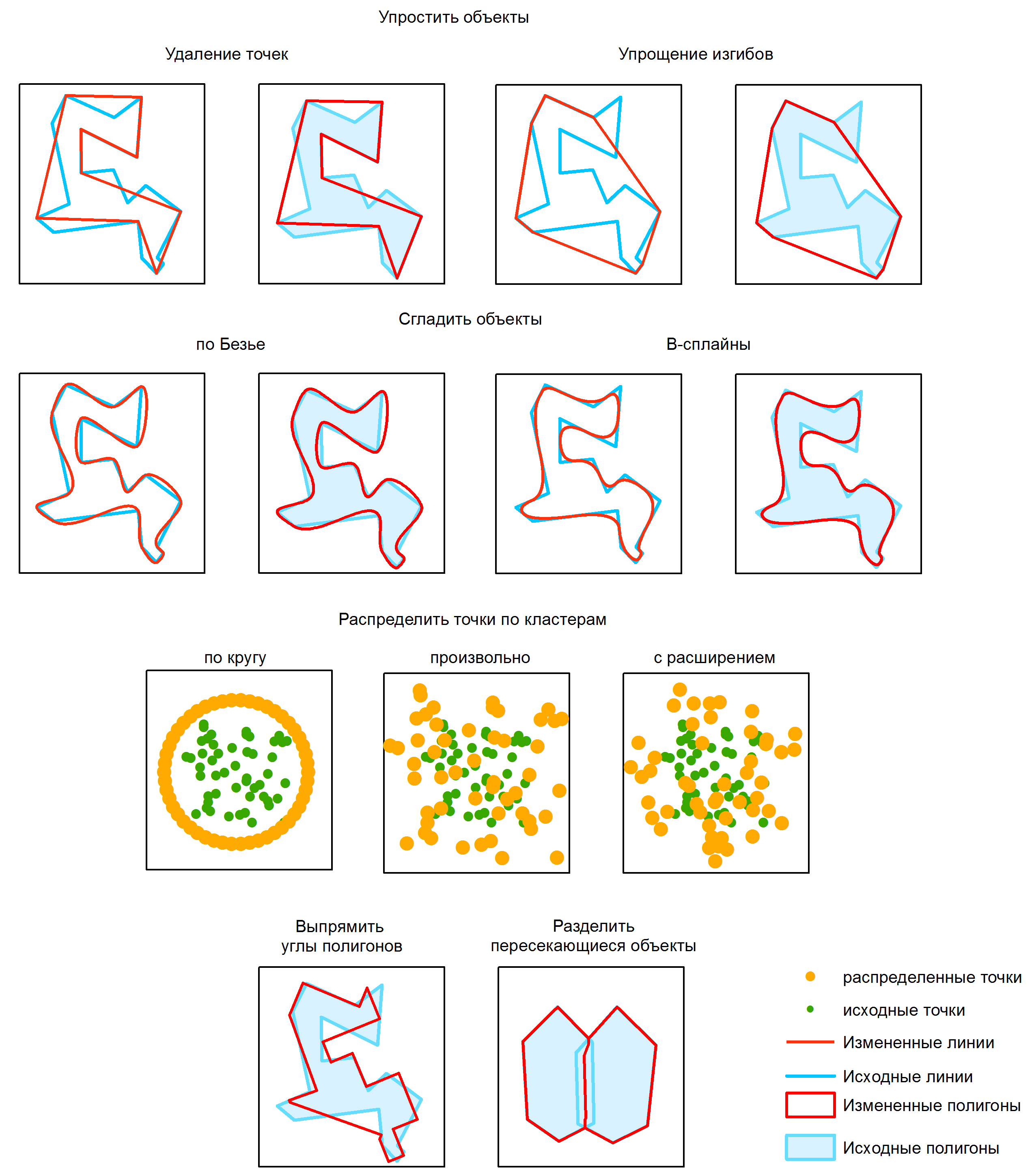

	Интерактивный инструмент	Стандартный инструмент XTools Pro
	Начать редактирование выбранных объектов Открывает сессию редактирования для выбранных объектов на текущей карте. Инструмент доступен при наличии выбранных объектов на карте.	Начать редактирование выделенного слоя.
	Упростить объекты (Удаление точек). Упрощение выбранных полигонов или полилиний за счет удаления лишних точек границ.	Упростить полигоны. Упростить полилинии. (метод удалить точки)
	Упростить объекты (Упрощение изгибов). Упрощение выбранных полигонов или полилиний за счет упрощения изгибов границ.	Упростить полигоны. Упростить полилинии. (метод упростить изгибы)
	Сгладить объекты (Безье). Сглаживание границ выбранных полигонов или полилиний по алгоритму Безье.	Сглаживание полигонов. Сглаживание полилиний. (по алгоритму Безье)
	Сгладить объекты (B-сплайны). Сглаживание выбранных границ полигонов или полилиний на основе B-сплайнов.	Сглаживание полигонов. Сглаживание полилиний. (по алгоритму B-сплайн)
	Выпрямить углы полигонов. Привести к прямым углы с заданным отклонением в выбранных полигонах.	Выпрямить углы полигонов.
	Разделить пересекающиеся объекты. Разделить выбранные пересекающиеся области полигонов по средней линии.	Разделить пересекающиеся объекты.
	Разбить составные объекты на компоненты. Компонент – элемент объекта, состоящий из одной или нескольких частей (в случае полигона с отверстиями). Инструмент разбивает составные полигоны или линии на компоненты (с сохранением отверстий у полигонов). У вновь созданных объектов атрибуты основного объекта.	-
	Разбить составные объекты на части. Все части полигонов, в том числе отверстия, преобразовываются в отдельные полигональные объекты. У вновь созданных объектов атрибуты основного объекта.	Разбить составные объекты на части.
	Распределить точки по кластерам (с расширением). Распределить выбранные совпадающие или близко расположенные точки по кластерам на основе метода расширения, в пределах заданного радиуса распределения.	Распределить точки. (распределение по кластерам, метод распределения – расширение)
	Распределить точки по кластерам (произвольно). Распределить выбранные совпадающие или близко расположенные точки по кластерам случайным образом, в пределах заданного радиуса распределения.	Распределить точки. (распределение по кластерам, метод распределения – произвольно)
	Распределить точки по кластерам (по кругу). Распределить выбранные совпадающие или близко расположенные точки по кластерам по кругу, в пределах заданного радиуса распределения.	Распределить точки. (распределение по кластерам, метод распределения – по кругу)
	Настройка интерактивных инструментов. Диалог настроек, управляющих работой интерактивных инструментов.	Настройки инструментов XTools Pro.

Настройка интерактивных инструментов

Для корректной работы интерактивных инструментов необходима их предварительная настройка – задание параметров для каждого инструмента.

Параметры интерактивных инструментов аналогичны параметрам соответствующих инструментов XTools Pro и влияют только на работу интерактивных инструментов.

Чтобы изменить параметры, необходимо нажать на кнопку Настройка интерактивных инструментов на панели Интерактивные инструменты XTools Pro.

Доступны следующие параметры:

Упростить объекты:
Допуск упрощения для полигональных и линейных объектов, в пределах которого операция упрощения может влиять на входные полигональные объекты.
Минимальная площадь задается для полигональных объектов. Все упрощенные полигоны, площадь которых меньше заданной минимальной площади, будут удалены из выходного класса объектов.
Сгладить объекты:
Уровень детализации - относится только к алгоритму B-сплайнов, определяет уровень детализации сглаженных полилиний (т.е. плотность вершин в сглаженных сегментах). Значение по умолчанию, используемое в большинстве случаев, равно 100%, допускаются значения из интервала от 50% до 500%.
Выпрямить углы полигонов:
Максимальное отклонение от прямого угла. Для того, чтобы выпрямлялись не все углы полигонов, существует возможность указать максимально допустимое отклонение угла от 90 градусов. Все углы полигонов меньше заданного значения будут выпрямлены.
Максимально допустимое отклонение от прямого угла задается от 1 до 44 градусов.

Например, если полигоны представляют собой здания, то с помощью максимально допустимого отклонения можно отфильтровать углы, которые являются архитектурной особенностью здания и которые не нужно выпрямлять.

Распределить точки:
Допуск. Параметр определяет минимальное расстояние между координатами точек до того, как они будут признаны идентичными.
Радиус распределения. Параметр определяет расстояние, на которое могут быть распределены точки относительно их исходного положения или центра кластера.
