Информация о документе
Назначение
Инструмент "Информация о документе" предназначен для просмотра и редактирования информации о документах MXD без их открытия в ArcMap. Кроме того, инструмент содержит опцию дефрагментации MXD документов.
Описание
Инструмент "Информация о документе" позволяет просматривать детали о карте в удобном отдельном окне при работе с пространственными данными и картами. Информация, представленная в окне инструмента, содержит в целом те же детали, что вы видите в свойствах документа ArcMap, но в большем объеме. При этом вы можете просмотреть информацию о документе MXD без его открытия – возможно это не тот документ, который нужен вам в данный момент. Кроме того, открытие некоторых документов MXD может занять достаточно много времени.
Также инструмент предоставляет возможность дефрагментации документов MXD, поскольку они имеют тенденцию к образованию со временем настоящей "каши" внутри. Вы не видите это напрямую, но можете узнать об этом при работе с документом – карта начинает долго открываться, файл MXD со временем становится все больше и больше по размеру.
Получение информации о документах MXD

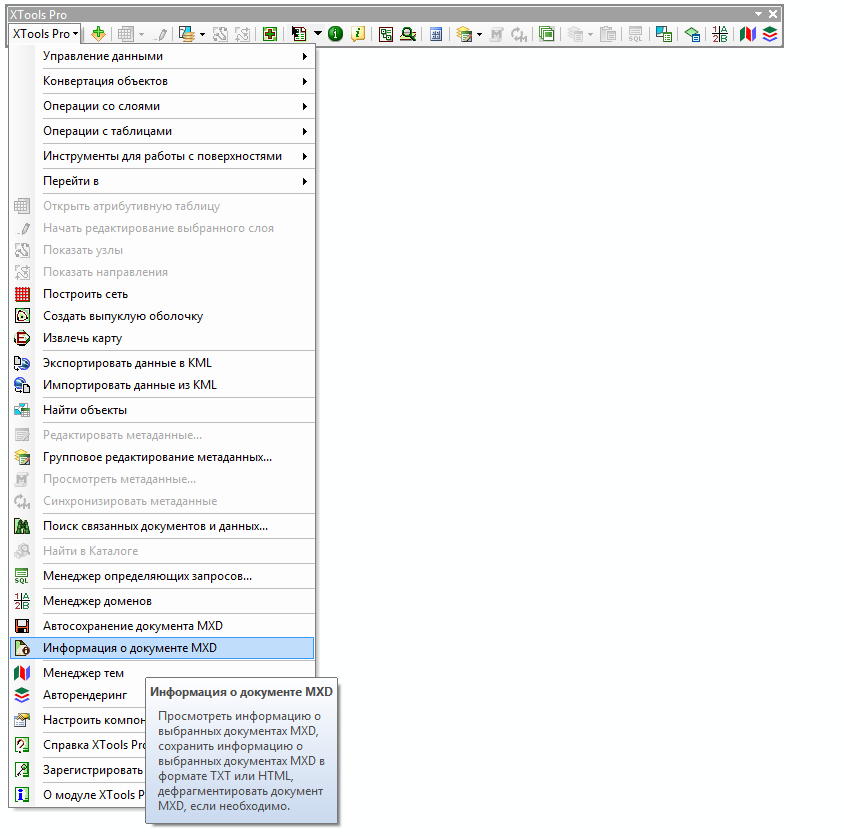

Инструмент всегда доступен на панели инструментов в выпадающем меню XTools Pro, если расширение XTools Pro активно. Он может быть также помещен в виде кнопки на панель инструментов XTools Pro для более легкого доступа.
Когда вы запускаете инструмент, по умолчанию вы видите информацию о документе MXD, в настоящий момент открытом в ArcMap. Если вы только что загрузили данные в ArcMap и не сохранили проект как mxd-файл, то в окне инструмента будет отражена некоторая общая информация и информация о слоях.
Вы можете также выбрать любой другой документ MXD на диске. В этом случае вы можете получить информацию о нем без его фактического открытия в ArcMap.

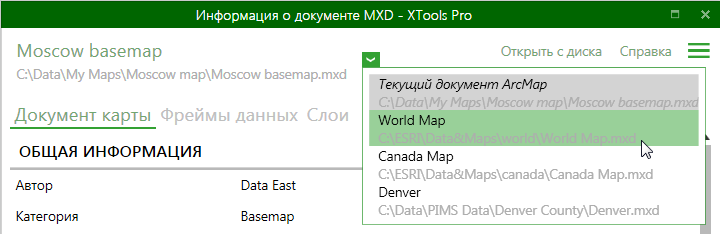

При этом поддерживается список ранее открытых документов, таким образом можно быстро открыть документы карт, с которыми вы недавно работали:
Эта функциональность аналогична списку последних открытых документов карт в ArcMap, однако, этот список уникален для инструмента и не пересекается со списком последних документов, открытых в самом ArcMap.
Диалог инструмента "Информация о документе" состоит из трех вкладок:
-
Документ карты
- здесь вы можете посмотреть общую информацию о документе карты, подобно тому, что можно увидеть с помощью диалога свойства документ карты в ArcMap
-
Фреймы данных
- в этой вкладке можно посмотреть информацию о всех фреймах данных карты и свойства фреймов данных
-
Слои
- в этой вкладке можно посмотреть все слои карты и их свойства

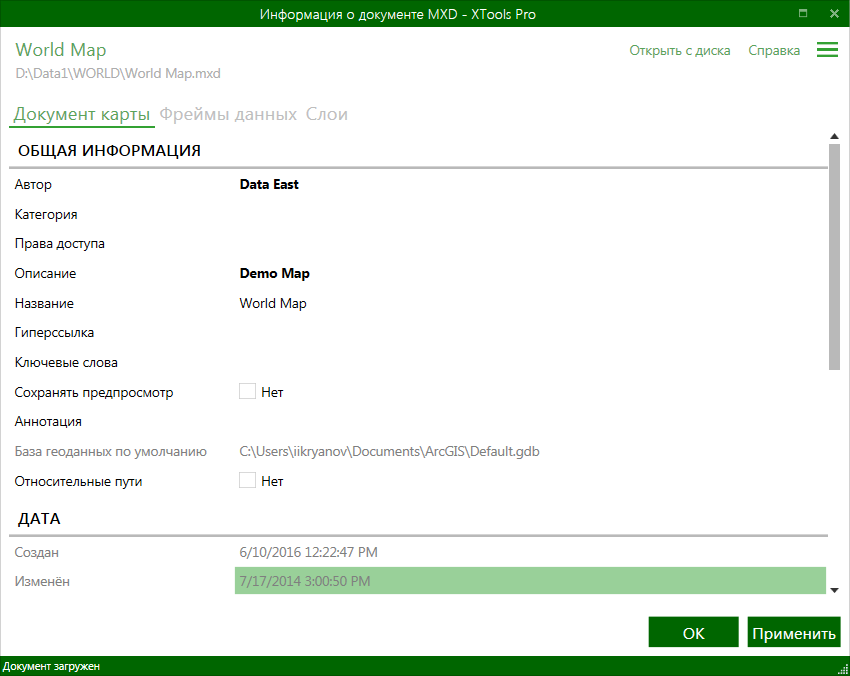

Документ карты
Инструмент "Информация о документе" предоставляет следующую информацию о документах MXD:
-
Общая информация
- содержит детали, которые вы можете получить из свойств документа ArcMap:
- Автор (редактируемое)
- Категория (редактируемое)
- Описание (редактируемое)
- Права доступа (редактируемое)
- Гиперссылка (редактируемое)
- Ключевые слова (редактируемое)
- Сохранять предпросмотр (редактируемое)
- Аннотация (редактируемое)
- Название (редактируемое)
- База геоданных по умолчанию
- Относительные пути (редактируемое)
Примечание: редактирование в разделе Общая информация доступно только для пользователей версий ArcGIS 10.x.
-
Дата
- показывает даты, когда документ MXD был создан, изменен, открыт, сохранен, распечатан и экспортирован
-
Исходные данные
- включают версию ArcGIS и шаблон/стили, используемые в документе
-
Карты
- перечисляет фреймы данных, содержащиеся в документе MXD и их свойства:
- Наименование дата фрейма (редактируемое)
- Описание карты (редактируемое)
- Права доступа (редактируемое)
- Отображаемые единицы измерения (редактируемое)
- Единицы измерения карты (редактируемое)
- Масштаб (редактируемое)
- Поворот (редактируемое)
- Экстент
- Пространственная привязка
-
Слои карт
- перечисляет слои карты и их свойства:
- Название слоя (редактируемое)
- Имя набора данных
- Путь
- Описание слоя (редактируемое)
- Минимальный масштаб (редактируемое)
- Максимальный масштаб (редактируемое)
- Тип геометрии
- Пространственная привязка
- Видимый (редактируемое)
- Прозрачность (редактируемое)
- Количество объектов в слое
- Количество полей
- Определяющий запрос (редактируемое)
- Надписи (редактируемое)
- Z значения
- M значения
- Свойства времени
- Соединяемые таблицы
- Трансформация
-
Слои, требующие растеризации карты
- перечисляет слои карты, которые могут потребовать растеризации карты при печати или экспорте, а также указывает возможные причины растеризации:
- Прозрачность слоя
- Растровые символы
- Прозрачность на основе атрибутивного поля
Примечание: параметр "Сохранять предпросмотр" доступен только для текущих документов карт, открытых в ArcMap.

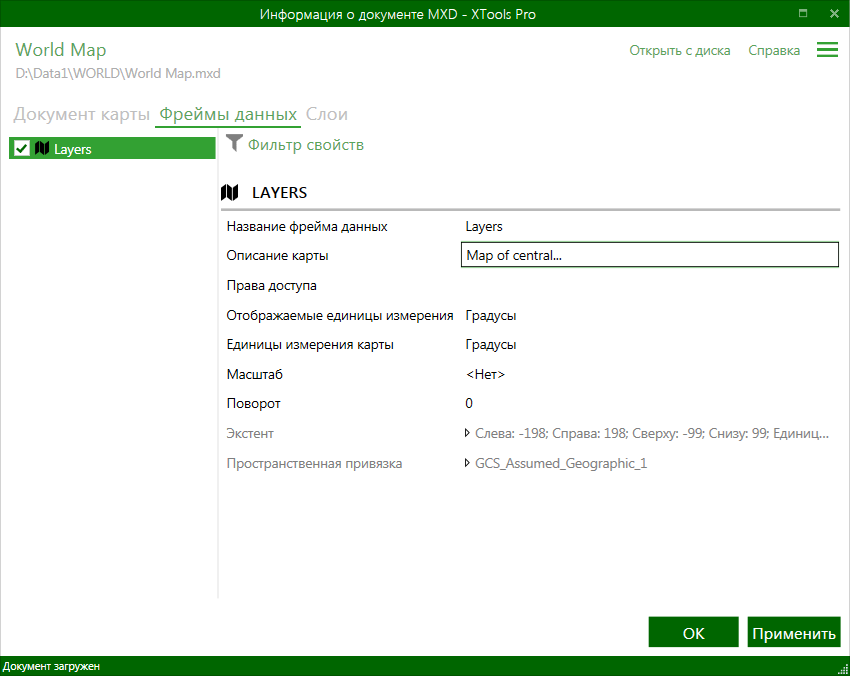

Фреймы данных
Инструмент "Информация о документе" предоставляет следующую информацию о фреймах данных:
- Название фрейма данных
- Описание карты
- Права доступа
- Отображаемый единицы измерения
- Единицы измерения карты
- Масштаб
- Поворот
- Экстент
- Пространственная привязка

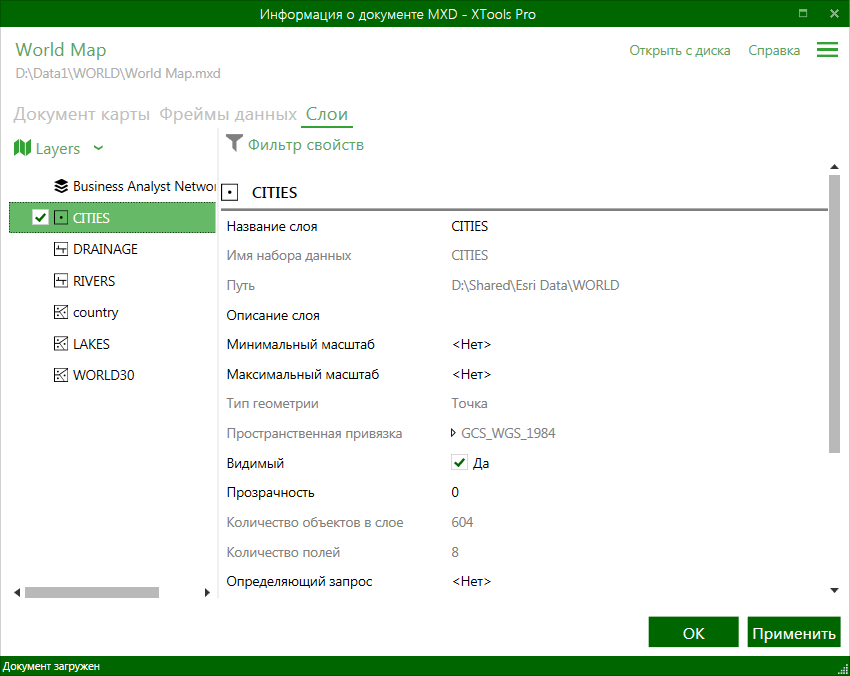

Слои
Инструмент "Информация о документе" предоставляет следующую информацию о слоях:
- Название слоя
- Имя набора данных
- Путь
- Описание слоя
- Минимальный масштаб
- Максимальный масштаб
- Тип геометрии
- Пространственная привязка
- Вилимость
- Прозрачность
- Количество объектов в слое
- Количество полей
- Определяющий запрос
- Надписи
- Z значение
- M значение
- Свойства времени
- Классы отношений
- Соединяемые таблицы
- Трансформация

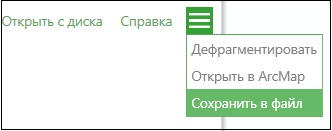

Другие операции
Возможны следующие операции для документов карты:
-
Дефрагментирвать
- дефрагментировать документ MXD, будет создана новая копия исходного документа
-
Открыть в ArcMap
- открыть выбранный документ MXD в ArcMap
-
Сохранить в файл
- сохранить информацию о MXD в файл (html или txt)
Дефрагментация документов MXD
Инструмент "Информация о документе" позволяет дефрагментировать место хранения документа ArcMap, чтобы уменьшить размер файла. Это может быть особенно полезно, если вы видите, что ваши файлы MXD становятся слишком большими.
Чтобы дефрагментировать документ MXD, просто откройте его в окне информации о документе MXD и нажмите кнопку "Дефрагментировать". Новый файл MXD с именем _defrag.mxd будет создан в той же папке, что и исходный файл MXD. Новый файл всегда создается после процедуры дефрагментации, а исходный файл MXD не изменяется.
Примечание: функциональность дефрагментации может быть применена также к файлам шаблонов .mxt.
