Экспорт в KML

Назначение

Инструмент экспортирования данных в формат KML приложения XTools Pro позволяет экспортировать векторные и растровые данные ArcGIS в формат KML/KMZ.

Описание

Инструмент экспортирует выбранные векторные или растровые данные из ArcGIS в файлы KML/KMZ. Экспортированные KML/KMZ файлы могут быть затем использованы в Google Earth, Google Maps и других приложениях и сервисах.

Экспортирование данных в формат KML

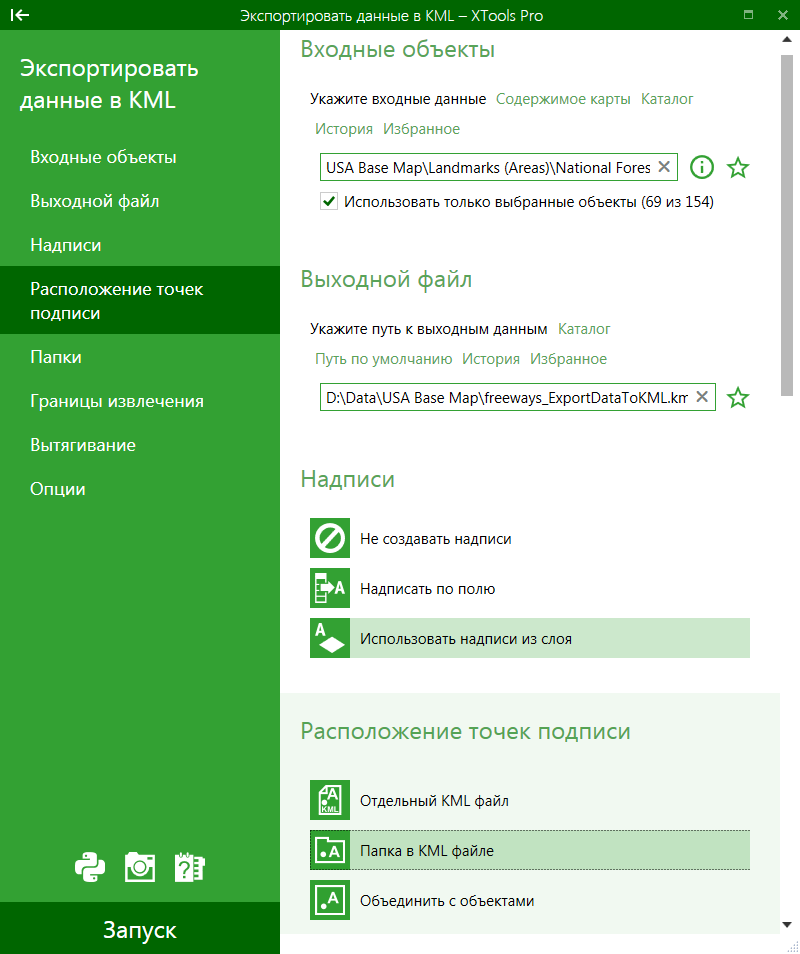

1. Выберите инструмент "Экспорт в KML" приложения XTools Pro.

2. Используя Содержимое карты, Каталог, История или Избранное, выберите слой, содержащий объекты, которые Вы хотите экспортировать.

3. Задайте выходной файл в формате .kml или .kmz, в который будет экспортирован входной слой.

4. Выберите нужно ли создавать надписи, а так же способ их создания: по атрибутивному полю укажите по какому именно полю будут созданы надписи либо по надписи из слоя.

5. Выберите каким образом сохранить точки надписей для полилиний или полигонов.

6. Выберите нужно ли создавать папки для KML-файла и укажите атрибутивное поле по которой необходимо создать папки.

7. Если требуется, укажите границы извлечения.

8. Укажите следует ли вытягивать объекты и задайте параметры вытягивания.

9. Задайте выходной формат для растров (PNG или JPEG).

10. Нажмите "Запуск".

Выбор входных и выходных данных

По умолчанию слой, выбранный в таблице содержания, появится в поле входного слоя. При этом любой другой слой из таблицы содержания может быть выбран в выпадающем меню. Выходные файлы KML/KMZ могут быть сохранены в любой подходящей папке на диске.

Создание надписей объектов

Если вам нужны надписанные объекты в экспортированном файле KML, выберите опцию "Надписать по полю" (выберите подходящее для этого атрибутивное поле из списка) или "Использовать надписи из слоя" (будут использованы надписи, заданные для слоя). В противном случае выберите вариант "Не создавать надписи".

Расположение точек подписи

Позволяет сохранить точки надписей для полигонов и полилиний в отдельный KML файл, в папку в KML файле или объединить точки надписей с объектами в выходном KML файле.

Создание папок

При экспорте векторных данных в формат KML возможно создание папок внутри выходных файлов KML. Классифицирование входных объектов по полю и создание соответствующих папок позволяют вам иметь отдельную папку для каждого типа символов. Например, как показано на изображении выше, вы можете назначить цветовой код городам в зависимости от поля региона (или района) и, как результат, вы сможете включать и отключать целые отдельные регионы (или районы), например, в приложении Google Earth. Оставьте это поле пустым, если вам не нужны папки.

Выбор границ извлечения

Часть объектов входного слоя может быть экспортирована в файл KML. Можно ограничить эту часть, задав необходимые границы извлечения. Эти границы могут быть определены несколькими способами:

- По текущему экстенту

- По выбранным графическим объектам в карте

- По выбранным объектам в заданном полигональном слое

 Примечание:

Для растровых слоев в качестве границ извлечения можно использовать только текущий экстент или выбранные графические объекты.

Задание опций вытягивания

Опция вытягивания предназначена для создания псевдотрехмерных объектов в файле KML.

Экспортированные объекты могут быть вытянуты на основании значений выбранного атрибутивного поля или заданного значения.

При этом режим вытягивания по высоте может быть задан как абсолютный, относительно земли или на уровне земли:

На уровне земли:

- Это значение по умолчанию режима высоты элементов, когда не указано иное, и когда не указана высота.

Относительно земли:

- Задает высоту элемента относительно реальной высоты земной поверхности над уровнем моря в конкретной точке. Если высота земли в точке в точности совпадает с уровнем моря, и высота точки задана равной 9 метрам, то отметка высоты над уровнем моря будет равна 9 метрам в данном режиме. Однако если то же значение задано в точке, где высота земли равна 10 метрам над уровнем моря, уровень отметки будет равен 19 метрам.

Абсолютный:

- Задает высоту элемента непосредственно над уровнем моря, независимо от реальной высоты поверхности под элементом. Например, если Вы задаете высоту отметки равной 10 метрам в режиме абсолютной высоты, отметка появится на уровне земли, если уровень подложки также равен 10 метрам над уровнем моря. Если высота подложки составляет 5 метров над уровнем моря, отметка появится на высоте 5 метров над поверхностью.

Единицами высоты могут быть метры или футы.

3D вид:

- Позволяет экспортировать объекты в псевдо-3D виде.
