Множественные компоновки карт





Назначение



Вам не хватает возможности создавать несколько компоновок карт в пределах одного документа карты, как это было в ArcView GIS 3.x? XTools Pro предоставляет такую возможность пользователям ArcGIS. Теперь вы можете создавать столько компоновок, сколько вам нужно для работы, в ArcMap, в одном документе MXD.



Описание



Редактор компоновок XTools Pro позволяет создавать и использовать дополнительные компоновки карт в ArcMap.

Добавленные компоновки карт могут совместно использовать фреймы данных, их можно удалять, копировать, переименовывать, а также сохранять в отдельные документы MXD.



Создание и использование множественных компоновок

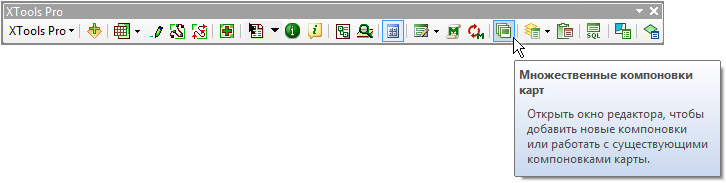

Кнопка Редактора компоновок расположена на панели инструментов XTools Pro. Нажатие на кнопку Редактора компоновок открывает/закрывает открепляемое окно Редактора компоновок.





Для вашего удобства, когда есть хотя бы одна дополнительная Компоновка, значок Менеджера множественных компоновок карт помечается красной звездочкой на панели инструментов:

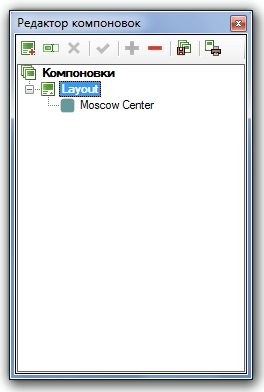

Редактор компоновок представляет собой открепляемое окно в приложении ArcMap, в котором вы можете добавлять новые компоновки и управлять ими. Новые добавленные компоновки хранятся в том же MXD документе. Дополнительные компоновки доступны только из окна Редактора компоновок. Соответственно, дополнительные компоновки доступны только при условии, что на компьютере установлен модуль-расширение XTools Pro.



Редактор компоновок позволяет добавлять новые компоновки, удалять, переименовывать и активировать уже имеющиеся компоновки, а также копировать фреймы данных между компоновками:





Добавление новых компоновок



Новые компоновки можно добавить либо с панели инструментов Редактора компоновок, либо из контекстного меню пункта Компоновки:

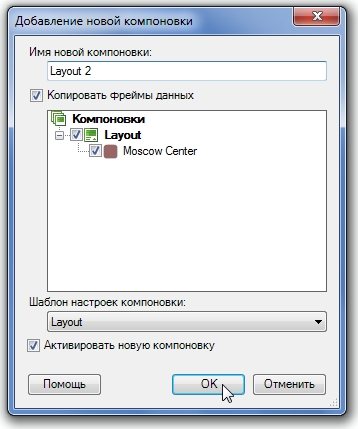

При добавлении новой компоновки в документ карты вы можете задать ее имя, а также выбрать, хотите ли вы использовать в ней какие-то из имеющихся в карте фреймов данных из других компоновок и хотите ли выбрать какую-то компоновку в качестве шаблона:





Различные фреймы данных в компоновках для удобства показаны различными цветами. Таким образом всегда видно какие фреймы данных в используются в каких компоновках. Добавленную компоновку можно сразу же активировать после создания.



Копирование фреймов данных при добавлении новой компоновки



При добавлении новых компоновок вы можете выбрать какие-то фреймы данных из имеющихся компоновок для копирования в новую компоновку. В этом случае в новой компоновке будет создана копия выбранного фрейма данных. Изменения, сделанные в этом фрейме данных (или в исходном), не отразятся в исходном фрейме данных (или в копии). При копировании фрейма данных копируются только данные, элементы карты при этом не учитываются.

В случае копирования фреймов данных при создании новой компоновки, выбирайте не только нужный фрейм данных, но и компоновку, которой он принадлежит, в противном случае этот фрейм данных не добавится в новую компоновку.



Использование шаблона настроек компоновки



При добавлении новых компоновок вы также можете выбрать одну из имеющихся компоновок в качестве шаблона настроек. В этом случае следующие настройки будут скопированы из выбранного шаблона:

- Настройки компоновок ArcMap

- Свойства страницы карты из настроек страницы и принтера ArcMap



Распространение документов карт ArcMap с множественными компоновками

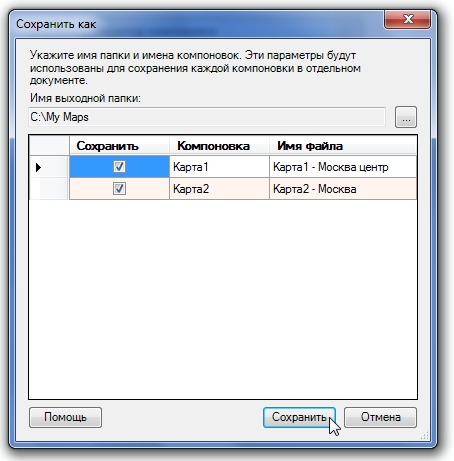

Если на компьютере не установлен модуль XTools Pro, дополнительные компоновки карт будут недоступны для использования. Таким образом, если вы предполагаете передать кому-то свой документ MXD с добавленными множественными компоновками и не уверены, что на другом компьютере установлен XTools Pro, вы можете сохранить все добавленные компоновки в отдельные документы MXD.







Печать документов карт ArcMap с множественными компоновками



Добавленные компоновки карт можно распечатать в пакетном режиме, при этом доступны выбор и предварительный просмотр компоновок, добавленных в документ карты.





---
