Менеджер тем карт



Назначение



Инструмент Менеджер тем карт предназначен для создания и работы с темами карты.



Описание



Функциональность инструмента Менеджер тем карт состоит из двух частей. Менеджер тем позволяет создавать темы карты и применять их к картам, авто-рендеринг позволяет автоматически применять свойства из выбранной темы по умолчанию к добавляемым на карту данным.

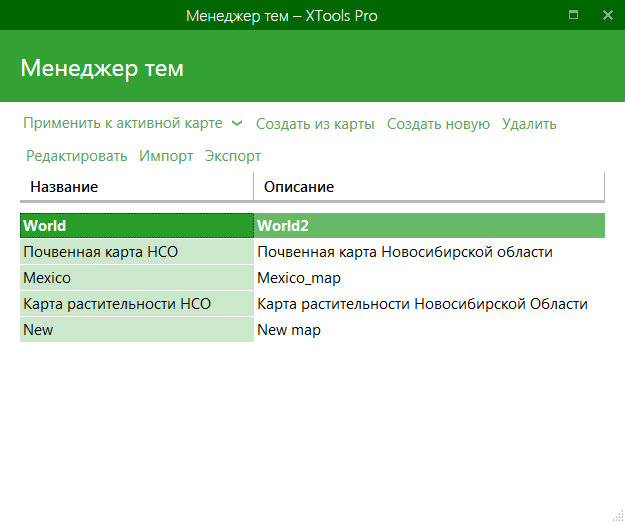

Работа с менеджером тем



С новым инструментом "Менеджер тем карт" вы можете создавать, удалять, редактировать и применять темы для карт в ArcMap.







Создание новых тем карт



• Создать из карты

- Это самый простой и рекомендуемый вариант. Вы можете взять одну из ваших карт со всеми её свойствами и свойствами слоёв и создать из неё новую тему карты всего одним щелчком мыши. После этого вы можете редактировать эту новую тему и применять её к другим наборам данных.

• Создать новую

- В качестве второго варианта вы можете создать новую карту с нуля, Редактор тем предоставляет все необходимые возможности для добавления новых слое, групп слоев и установки правила и свойств для них.



Редактирование тем карты



Темы карт можно редактировать с помощью Редактора тем.





Редактор тем позволяет управлять содержанием карты - добавлять, удалять, копировать, вставлять и перемещать слои и группы слоев.



Для каждого отдельного слоя или группы слоя можно указать следующие свойства:



• Общие

- Название слоя

- Видимость

- Минимальный/максимальный масштабы

- Прозрачность

- Определяющий запрос

Для групповых слоев можно задавать только эти общие свойства.



• Символы

Символы могут быть взяты из:

- Слоя карты

- Файла слоя

- Простого символа



• Надписи

   Надписи могут быть импортированы из:

- Слоя карты

- Файла слоя

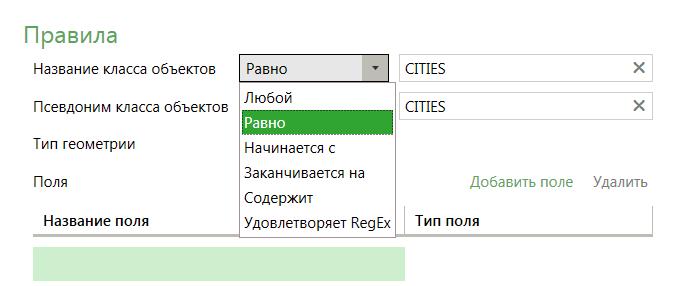

Важной частью свойств слоя являются правила:





Тематические слои карты применяются к слоям в карте в соответствии с заданными правилами:



• Название класса объекта

- позволяет искать классы объектов по имени

• Псевдоним класса объектов

- позволяет искать классы объектов по псевдониму

• Тип геометрии

- позволяет искать классы объектов по типу геометрии

• Поля

- позволяет искать классы объектов по выбранным полям



Импорт/экспорт тем карты



Созданную тему карты можно экспортировать в XML-файл и импортировать из XML-файлов для обмена и использования на других компьютерах.



Примеры тем карт



По умолчанию инструмент предоставляет два готовых примера тем карт:



• Auto-rendered Map

- Это общая тема, которая может использоваться для авто-рендеринга добавляемых данных в карту. Тема содержит много разных слоев со стандартными свойствами и символами, которые обычно используются для таких типовых слоев как города, реки, парки и т.д. Эта тема устанавливается как тема по умолчанию, вы можете включить авто-рендеринг для карты и попробовать использовать ее для своих данных. Если вы видите, что тема не работает для каких-то ваших данных, назначаются не те символы, которые вы привыкли использовать - просто откройте эту тему в редакторе, измените свойства слоев как вам надо и сохраните изменения в новой теме. В этом случае не забудьте назначить новую тему темой по умолчанию.



• USA Base Map

- Эта тема создана на основе карты USA Base Map из набора данных Esri Data and Maps для ArcGIS. Основная цель этой темы - показать на примере как работают темы карт, как они устроены, из чего состоят и как могут использоваться. Глядя на этот пример, вы можете создать свои собственные темы карт для использования со своими данными и картами. Кроме того, если ваши данные называются так же как в карте USA Base Map и вам нравится оформляет карт Esri, вы можете просто использовать эту тему как есть для оформления ваших карт.



Оба примера карт устанавливаются недоступными для редактирования. Вы можете открыть их в Редакторе тем, изменить свойства слоев, добавить новые слои - при сохранении все изменения будут сохранены в новой теме. Таким образом примеры тем карт всегда останутся в первоначальном виде для использования в качестве примера и основы при создании новых тем.



---
