Построить полигоны из точек





Назначение



Данный инструмент конвертирует точки в один или несколько полигонов. Выходные полигоны могут быть сохранены в новом шейпфайле или в классе объектов базы геоданных.



Описание



Инструмент не поддерживает подготовительных операций с входными данными, пользователю необходимо выполнить подготовительную работу (при необходимости) перед использованием данной команды, чтобы получить нужный результат.



Использование

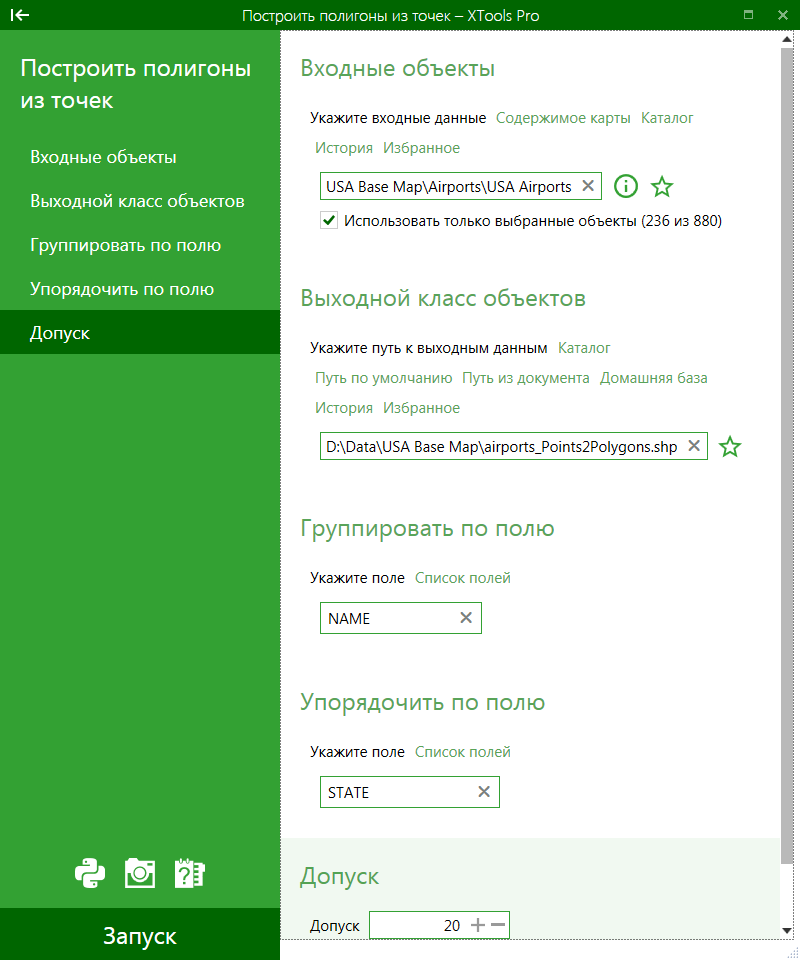

1. Выберите инструмент "Построить полигоны из точек" в меню "Конвертация объектов" приложения XTools Pro.

2. Выберите входной слой точек, содержащий точки, которые вы хотите конвертировать в полигоны, используя Содержимое карты, Каталог, История или Избранное.

3. Задайте выходной набор данных, используя Каталог, Путь по умолчанию, Путь из документа, Домашняя база, История или Избранное. Выходные данные могут быть сохранены в шейпфайле или в базе геоданных.

4. Нажмите "Запуск", чтобы сконвертировать точки в полигоны.





В данном инструменте доступны следующие опции:



• Использовать выбранные объекты

- позволяет обработать только выбранные объекты



• Группировать по полю

- позволяет создать несколько полигонов, выбрав поле, по которому входные объекты будут сгруппированы



• Упорядочить по полю

- позволяет применить порядок входных точек при создании полигона (полигонов)

Данная опция может быть использована, если порядок входных объектов известен, и его необходимо принять во внимание. По умолчанию никакое поле не выбрано. Порядок может быть задан, например, по полю FID (это задаст порядок, в котором точки были оцифрованы), либо по любому другому подходящему атрибутивному полю.



• Допуск

- позволяет задать минимальное расстояние, в пределах которого координаты точек считаются различимыми





Пример:



Исходные точки упорядочены, как показано ниже:





Полигон, построенный без учета порядка входных объектов:





Полигон, построенный с учетом порядка входных объектов:





---
